Autor:  mgr [ 1 lis 2014, o 23:46 ]
Tytuł:  Re: Ważka ADW - pierwszy projekt CAD

Przydało by się jeszcze dodać otwory na łącznik płata z kadłubem, oraz otwory na kołki ustalające pozycje płata.
Możesz dać screen-a ze zbliżeniem na natarcie?

Autor:  dragon_x [ 2 lis 2014, o 00:43 ]
Tytuł:  Re: Ważka ADW - pierwszy projekt CAD

Będą będą i otwory na łącznik i na kołki :)
Poniżej zrzut żebra, milo bardzo pomagał :)

Załączniki:
zbr.png [ 5.97 KiB | Przeglądany 4862 razy ]

Autor:  dragon_x [ 2 lis 2014, o 01:08 ]
Tytuł:  Re: Ważka ADW - pierwszy projekt CAD

Wstępny projekt statecznika pionowego i steru kierunku. W stateczniku pionowym brakuje wpustu w kadłub, który dorobię po skończeniu prac nad kadłubem.
Statecznik pionowy - balsa 3mm plus poszycie 1,5mm, ster kierunku balsa 6mm.

Załączniki:
sp.png [ 26.17 KiB | Przeglądany 4858 razy ]

Autor:  mikrus193 [ 2 lis 2014, o 01:19 ]
Tytuł:  Re: Ważka ADW - pierwszy projekt CAD

Dla wzmocnienia dodałbym tak jak na czerwono - taki trójkącik.

Załączniki:
Capture2.PNG [ 75.68 KiB | Przeglądany 4815 razy ]

Autor:  mgr [ 2 lis 2014, o 07:56 ]
Tytuł:  Re: Ważka ADW - pierwszy projekt CAD

Jeśli chcesz na laserze ciąć wszystko, to może byś zrobił wpusty na rozpórki.

Natomiast jeśli ten wpust w kadłubie to jedynie mocowanie statecznika to moim zdaniem jest to za mało.
Dobrze by było przedłużyć spływ statecznika do końca kadłuba.

Poniżej małe zobrazowanie tego o czym mówię.
Załącznik:
stat.jpg [ 34.81 KiB | Przeglądany 4851 razy ]

Autor:  dragon_x [ 2 lis 2014, o 10:23 ]
Tytuł:  Re: Ważka ADW - pierwszy projekt CAD

Wpusty będą, to tylko szkic dla ukazania rozmieszczenia elementów, mocowanie jest planowane i od strony natarcia i od strony spływu gdzie przyjdzie listwa z wyciętymi od razu szczelinami na zawiasy, podobnie jedzie w SK.
Dziękuję bardzo za podpowiedzi :)

Autor:  dragon_x [ 4 lis 2014, o 16:03 ]
Tytuł:  Re: Ważka ADW - pierwszy projekt CAD

Skończyłem konstrukcję statecznika pionowego i steru kierunku. Wprowadziłem poprawki sugerowane przez Milo i wygląda to tak:

Załączniki:
sp_sk.png [ 15.4 KiB | Przeglądany 4784 razy ]

Autor:  mikrus193 [ 4 lis 2014, o 19:31 ]
Tytuł:  Re: Ważka ADW - pierwszy projekt CAD

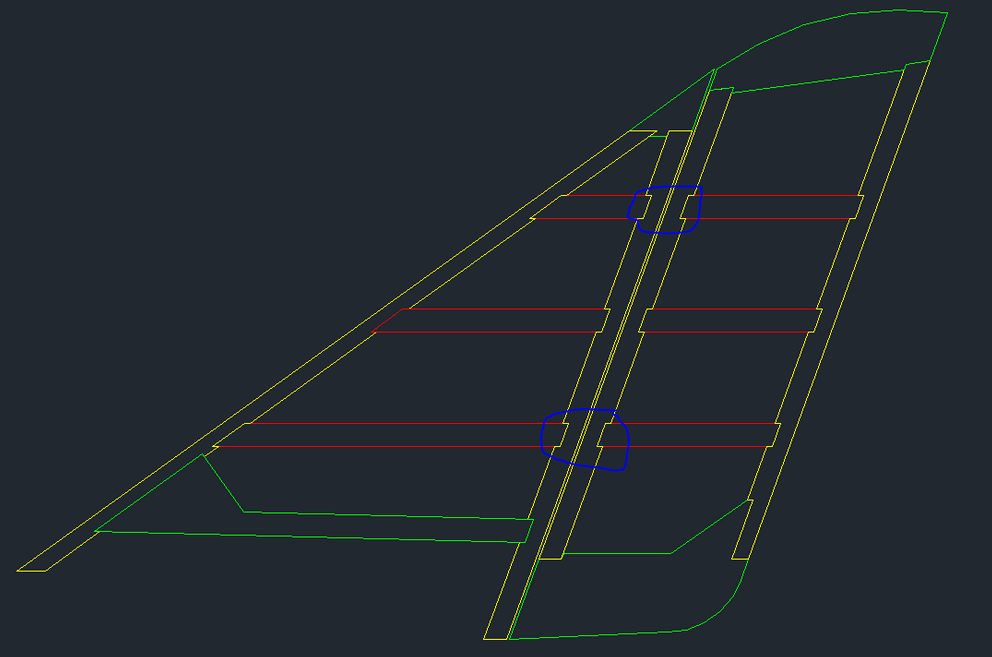

Jeżeli mogę Ci doradzić to miejsce na niebiesko - tam mógłbyś wcisnąć zawiasy.

Załączniki:
Capture2.PNG [ 122.43 KiB | Przeglądany 4746 razy ]

Autor:  dragon_x [ 4 lis 2014, o 22:26 ]
Tytuł:  Re: Ważka ADW - pierwszy projekt CAD

Finalna myślę wersja statecznika pionowego i próba renderu 3d

Załączniki:
sksp.png [ 43.74 KiB | Przeglądany 4743 razy ]
sksppng.png [ 21.22 KiB | Przeglądany 4743 razy ]

Autor:  dragon_x [ 5 lis 2014, o 18:04 ]
Tytuł:  Re: Ważka ADW - pierwszy projekt CAD

Wstępny rzut stateczników
Załącznik:
zrzut.png [ 16.54 KiB | Przeglądany 4716 razy ]
