Autor:  dexter_ck [ 27 paź 2014, o 14:39 ]
Tytuł:  Re: Motoszybowiec - próba projektowania CAD

ADW Aerostar

Autor:  Paweł [ 27 paź 2014, o 15:31 ]
Tytuł:  Re: Motoszybowiec - próba projektowania CAD

Ja bym optował przy Ważce... Choć w sumie można nazwać FullAerodynamicSpider... No pełna dowolność wręcz ;) A generalnie nazwa nie dodaje własności lotnych. Mniemam, że powinna być na tyle zrozumiała i jasna, żeby było wiadomo, o jakim modelu się mówi - dyskutuje. Łatwa do identyfikacji ;) Oczywiście przedrostek (lub "zaprzedrostek" :lol: "ADW") mile widziany :)

Autor:  dragon_x [ 27 paź 2014, o 15:38 ]
Tytuł:  Re: Motoszybowiec - próba projektowania CAD

Też skłaniam się ku Ważce, bo oddaje jak mi się wydaje charakter modelu, a w tłumaczeniu na angielski nawiązuje do mojego nicka, wiec oba założenia spełnione, jednocześnie jest po polsku i jak Pawle pisałeś łatwa do identyfikacji. A ADW obowiązkowo :)

Autor:  dragon_x [ 28 paź 2014, o 22:28 ]
Tytuł:  Re: Ważka ADW - pierwszy projekt CAD

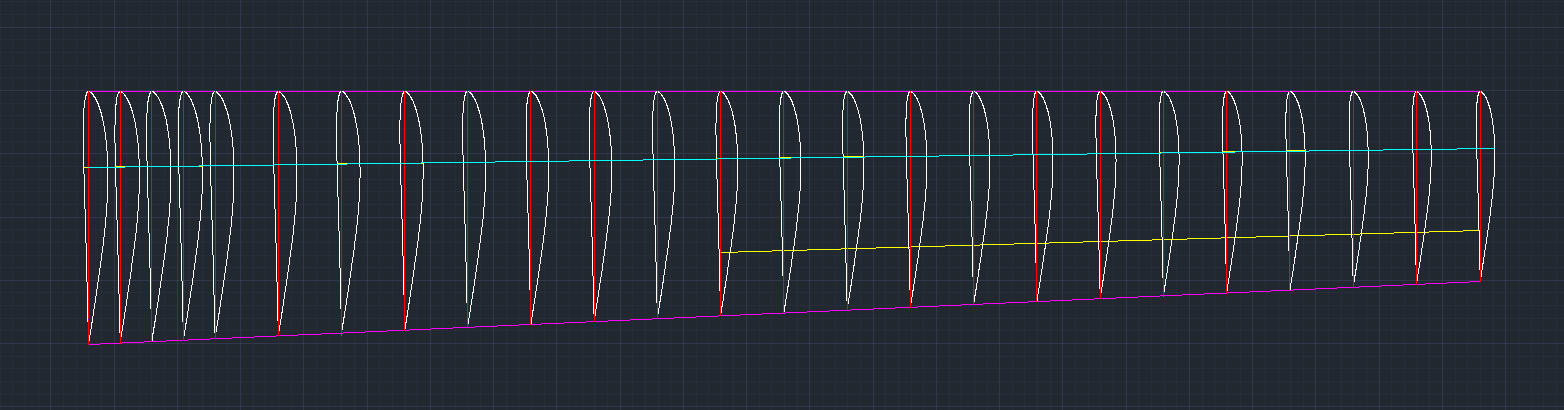

Zabrałem się za skrzydełka. Rozmieszczone co 50mm, oprócz 4 pierwszych żeber, gdzie będą bagnety, tam co 25mm.
Niebieską linią oznaczyłem jak będzie przebiegał dźwigar. Przy cięciwie 200mm, dźwigar będzie w odległości 60mm od natarcia.
linia żółta - lotka.

Załączniki:
skrzydlo_rozmieszczenie_zeber.png [ 29.69 KiB | Przeglądany 5469 razy ]

Autor:  dragon_x [ 29 paź 2014, o 00:51 ]
Tytuł:  Re: Ważka ADW - pierwszy projekt CAD

Czy może mi ktoś podpowiedzieć jak przeskalować żebra tak aby po dodaniu 2mm kesonów całość miała założony wymiar 200mm cięciwy? Walczę z tym i nijak mi to nie wychodzi, albo wpływa to na kształt profilu albo wystaje poza wymiar.

Autor:  mgr [ 29 paź 2014, o 07:28 ]
Tytuł:  Re: Ważka ADW - pierwszy projekt CAD

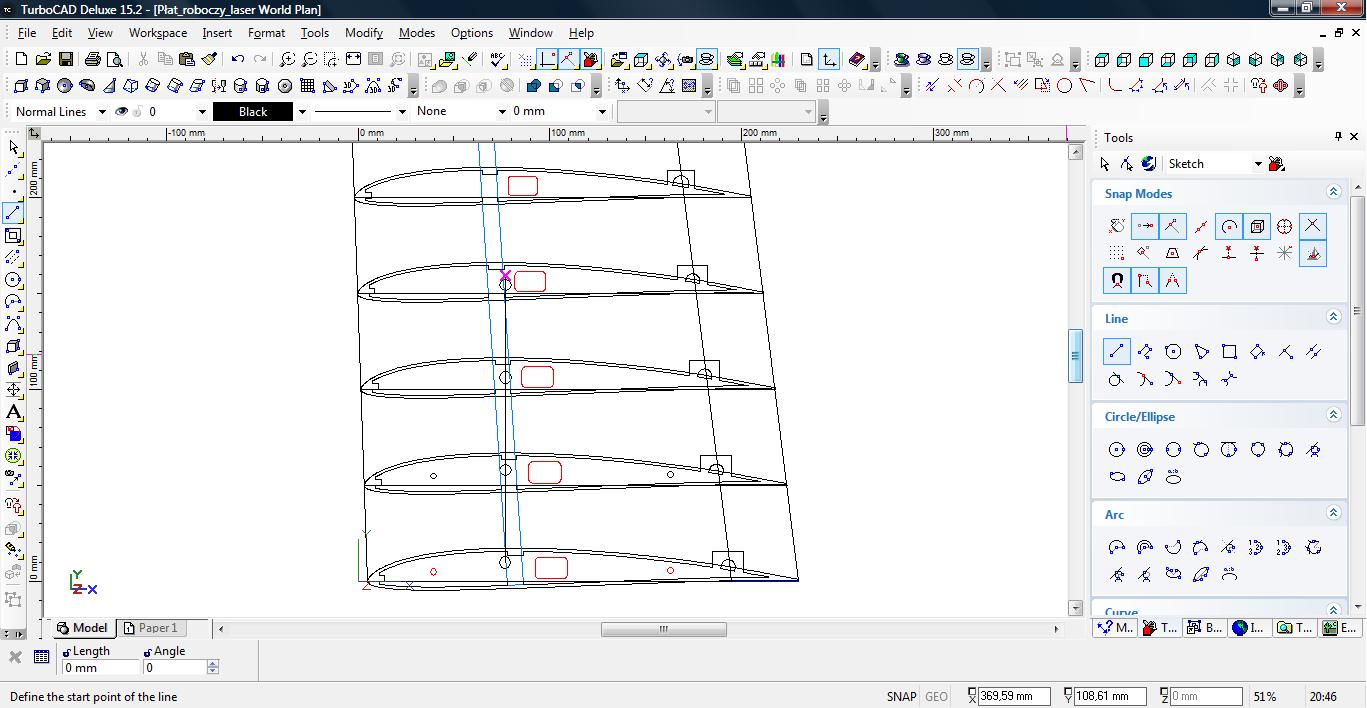

Robisz normalnie offset i tyle. Żeberko po tym zabiegu jest mniejsze o grubość poszycia.
Wygląda to tak: download/file.php?id=9703&mode=view

Poszycie 2mm na całości, ścięte natarcie, spływ będzie z zeszlifowanego poszycia, gdzie miejsce
rozpoczęcia szlifowania wyznacza koniec żeberka. Całość tworzy prawidłowy profil, o zakładanej cięciwie.

Autor:  dragon_x [ 29 paź 2014, o 10:01 ]
Tytuł:  Re: Ważka ADW - pierwszy projekt CAD

Dokładnie o to chodziło. Dziękuję.

Autor:  milo [ 29 paź 2014, o 23:15 ]
Tytuł:  Re: Ważka ADW - pierwszy projekt CAD

Nie wiem czy to dobry pomysł z kesonami z balsy 2 mm. Zasadniczo w tej wielkości modelach daje się balsę 1,5 mm. Nigdy nie robiłem tak "grubych" kesonów ;) , ale podejrzewam, że to chyba delikatna przesada. Plusy cieńszych kesonów, to mniejsza waga płatów i większy odstęp między dźwigarami.

Autor:  dragon_x [ 30 paź 2014, o 00:03 ]
Tytuł:  Re: Ważka ADW - pierwszy projekt CAD

Też się nad tym zastanawiam. U mnie w górnopłacie, choć to zupełnie inna klasa modeli też jest półtora. Chyba przerobię projekt na półtora.

Autor:  dragon_x [ 1 lis 2014, o 23:28 ]
Tytuł:  Re: Ważka ADW - pierwszy projekt CAD

Postęp prac. Pozostały lotki i wycięcie żeber.

Załączniki:
sk1.png [ 17.78 KiB | Przeglądany 5316 razy ]
