Ważka ADW - pierwszy projekt CAD
http://www.forum.aerodesignworks.eu/viewtopic.php?f=20&t=1139
Strona 3 z 10

Autor:  dragon_x [ 24 paź 2014, o 21:10 ]
Tytuł:  Re: Motoszybowiec - próba projektowania CAD

To pierwsze szkice, oczywiście będą zmiany.
Weźcie proszę pod uwagę, że raczkuję w tej materii..
Co do statecznika poziomego to nie mam pojęcia jak to rozwiązać. chciałbym aby był demontowany ale nie mam pojęcia na razie jak to zrobić.
Faktycznie przypomina nieco kij hokejowy :) Coś trzeba z tym zrobić...
Najpierw jednak chciałbym uporządkować kwestie wymiarów aby było na czym bazować i w tej kwestii proszę o sugestie . W projektach powyżej (tych niewymiarowanych) wysokość kadłuba w najszerszym miejscu podniosłem do 64mm. To jedyna różnica w stosunku to wersji z wymiarami, nie licząc kabinki.

Poradźcie mi proszę jeszcze, który wariant wybrać jeśli chodzi o kształt z góry. Dolny bardziej skomplikowany w okolicach mocowania płatów by był.

Autor:  dragon_x [ 25 paź 2014, o 02:37 ]
Tytuł:  Re: Motoszybowiec - próba projektowania CAD

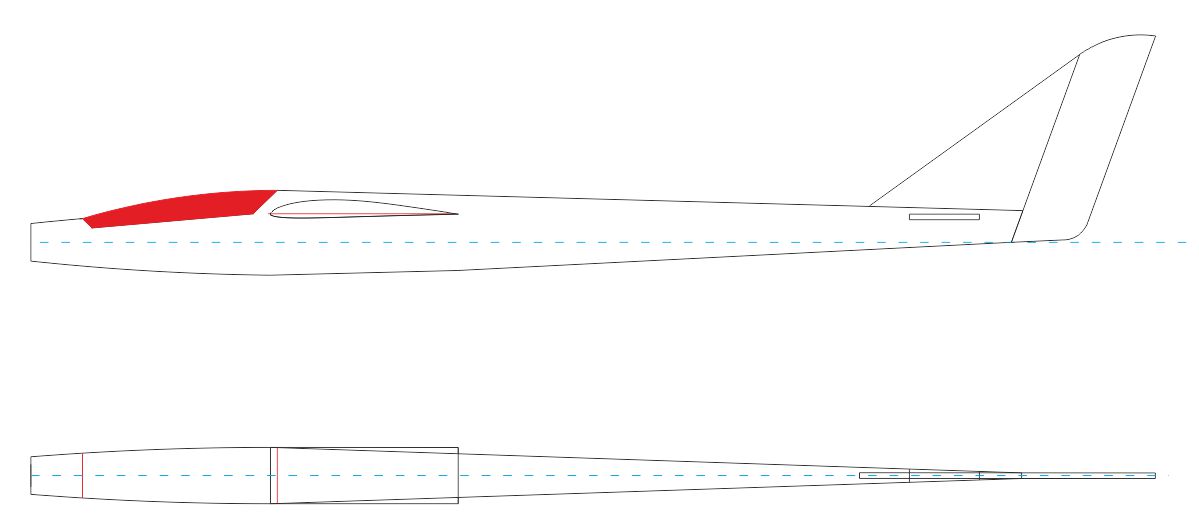

Pobawiłem się troszkę kadłubem i chciałbym zaproponować do oceny coś takiego:

Załączniki:
Komentarz: Wręga silnikowa poszerzona do 40x40 , poprzednio 20x20, dodałem większą przestrzeń w pionie w okolicy płatowca, ok 70mm, nowa kabinka, zaokrąglone gdzie niegdzie kształty, doszedł oryginalny zapożyczony z elexina statecznik pionowy i lotka steru kierunku po bardzo drobnych modyfikacjach
dragon2ver_2.jpg [ 35.51 KiB | Przeglądany 4206 razy ]

Autor:  pepcio 11 [ 25 paź 2014, o 07:46 ]
Tytuł:  Re: Motoszybowiec - próba projektowania CAD

Dużo lepiej. Ale ja bym poszedł jeszcze odważniej. Moja mała sugestia zaznaczona niebieska linią. Zrezygnowałbym z wyoblenia na dole a przeniósłbym to na cz.górną kadłuba. Ale to tak na marginesie.
Tak jak milo zaznaczył - model budujesz pod własny gust.
Załącznik:
dragon2ver_2.jpg [ 53.77 KiB | Przeglądany 4201 razy ]

Autor:  milo [ 25 paź 2014, o 10:04 ]
Tytuł:  Re: Motoszybowiec - próba projektowania CAD

Myślę, że należy zastanowić się na początku nad koncepcją układu usterzenia. Co do kształtu kadłuba to raczej nie pokuszę się o poprawianie, podpowiadanie bo zaprojektujesz coś podobnego do ADW-1.... :lol: Każdy ma swoje gusta i ulubione kształty. Ale możemy coś pokombinować :) .
Poniżej zrzut z cada, tył kadłuba, bez proporcji i wymiarów, ale pokazujący ogólną koncepcję układu usterzenia, sprawdzona w moich konstrukcjach i niezawodna .... taką bym Ci zaproponował. Plusy: łatwość i nieskomplikowany montaż/demontaż, niewielka waga całego układu - poziomy niedzielony - prost budowa. Minusy: nisko położony poziomy, można uszkodzić przy lądowaniu w wyższej trawie.
Dodatkowo przesuwa Ci się pionowy do przodu, wizualnie kadłub skraca się, cała bryła staje się bardziej zwarta.

Załączniki:
dragon1.jpg [ 29.45 KiB | Przeglądany 4187 razy ]

Autor:  dragon_x [ 25 paź 2014, o 11:03 ]
Tytuł:  Re: Motoszybowiec - próba projektowania CAD

Pepcio - super to wygląda :) Przemyślę i naniosę zmiany na projekt, jedynie przesunę górną linię aż do końca kadłuba i może troszkę inaczej narysuję przód (żeby było że to moje ;) )

Milo - bardzo dziękuję za podpowiedź. Taki system usterzenia mam w moim szybowcu. Faktycznie, proste konstrukcyjnie, i lekkie aczkolwiek podatne na uszkodzenia przy lądowaniu, raz udało mi się wyrwać lotkę steru wysokości. Bardzo podoba mi się system usterzenia Elexina, taki "akrobatowy" i wczoraj jeszcze z kolegą mgr dyskutowaliśmy nad systemem mocowania i sterowania steru wysokości tak aby było ono demontowalne. Jeśli nie ma przeciwwskazań chciałbym zostać przy takim systemie. Raczkuję w kwestii projektowania ale mam jakąś tam wizję tego modelu i chciałbym ją w miarę zrealizować. Jak na razie idzie nieźle poza tym, że model urósł o jakiś metr :). Pozostaje kwestia czy w sprawie wielkości steru kierunku coś zmieniać w kwestii powierzchni. Wczoraj liczyłem i wyszła mi powierzchnia pionowego Sv 1.85dm2, Ramię Lv 6.94, obciążenie powierzchni 33,8dm2 (chyba nie za duże).

Autor:  dragon_x [ 25 paź 2014, o 12:13 ]
Tytuł:  Re: Motoszybowiec - próba projektowania CAD

Przeprojektowałem kadłub, wprowadziłem zmiany zgodnie z propozycją Pepcia i własną "wizją".

Załączniki:
dragon3ver.jpg [ 40.81 KiB | Przeglądany 4170 razy ]

Autor:  dragon_x [ 25 paź 2014, o 19:34 ]
Tytuł:  Re: Motoszybowiec - próba projektowania CAD

REWELACJA :) Odnalazłem mój egzemplarz "Zdalnie sterowane modele szybowców" Niestoja :)

Autor:  mikrus193 [ 25 paź 2014, o 19:54 ]
Tytuł:  Re: Motoszybowiec - próba projektowania CAD

A jaki profil skrzydła zastosujesz?

Autor:  dragon_x [ 25 paź 2014, o 20:10 ]
Tytuł:  Re: Motoszybowiec - próba projektowania CAD

mikrus193 pisze:
a jaki profil skrzydła zastosujesz


Będzie to profil S3021.

Autor:  dragon_x [ 25 paź 2014, o 20:11 ]
Tytuł:  Re: Motoszybowiec - próba projektowania CAD

Zainspirowany podpowiedziami :) wykonałem mam nadzieję ostateczną wersję kadłuba.
Proszę o uwagi i ocenę :)

Załączniki:
dragon4ver.jpg [ 38.4 KiB | Przeglądany 4141 razy ]
