Autor:  dragon_x [ 24 paź 2014, o 16:25 ]
Tytuł:  Re: Motoszybowiec - próba projektowania CAD

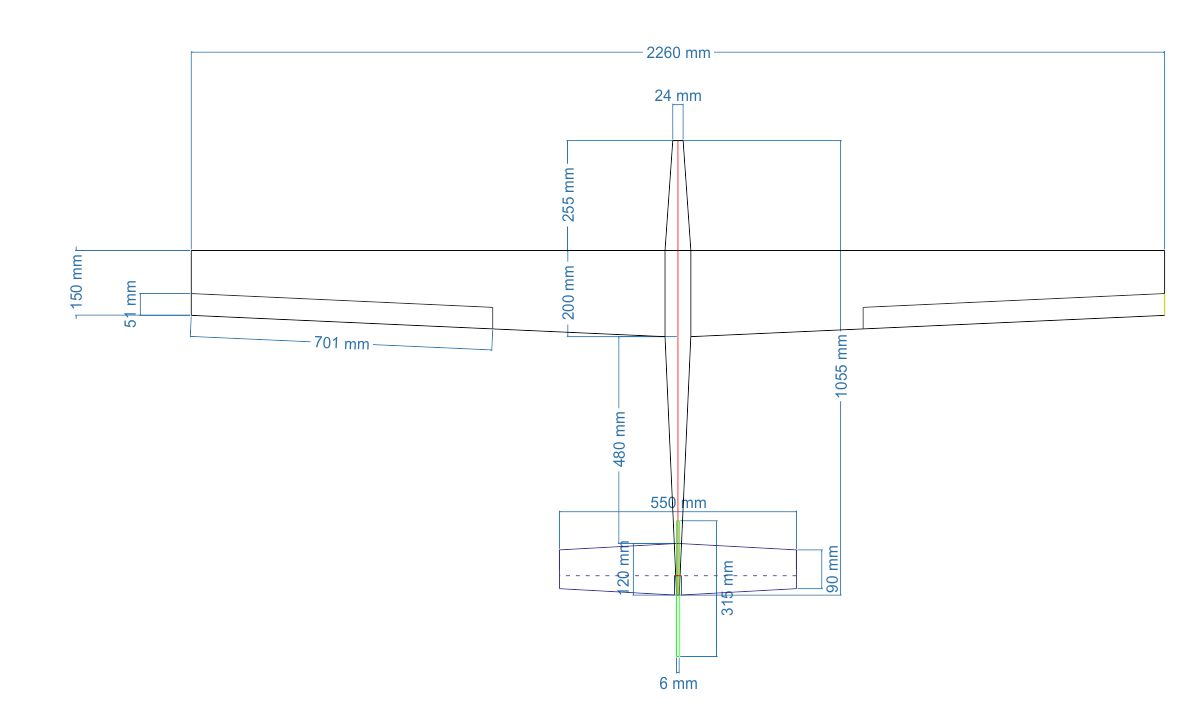

Załączam plik z poprawionymi wymiarami.

Załączniki:
dragon1.jpg [ 49.32 KiB | Przeglądany 3636 razy ]

Autor:  milo [ 24 paź 2014, o 17:45 ]
Tytuł:  Re: Motoszybowiec - próba projektowania CAD

Moim zdaniem jest spoko :) Zmniejszyłbym tylko cięciwę lotki na końcu, z 50 mm na 40 mm i długość lotki / 600 mm/, ale to drobiazgi ;) .

Autor:  dragon_x [ 24 paź 2014, o 17:59 ]
Tytuł:  Re: Motoszybowiec - próba projektowania CAD

Czyli lotka od strony kadłuba 50 a na krańcu skrzydła 40? I zmniejszyć długość lotki do 600 ? Cieszę się, że w końcu jest OK wymiarowo, wprowadzę później poprawki i dorysuję rzut z boku.
Możesz mi podpowiedzieć w kwestii kształtu kadłuba? Czy taki kanciasty zostawić, w ogóle chodził mi po głowie kadłub a la EDGE czyli na bazie trójkąta czyli wąsko z tyłu i rozszerzający się ku dziobowi do miejsca gdzie zaczyna się krawędź natarcia ale w szybowcu to chyba "pomylony" pomysł. Jaką dać wysokość kadłuba w części "sprzętowej" - zakładam jakieś 60mm + ew. wysokość skrzydła, kolejna rzecz nad którą się zastanawiam (a jest ich wiele) to kwestia montażu skrzydła. Myślałem dla wygody nad montażem na bagnetach węglowych tak żeby można było model rozebrać. Chciałbym też zrobić jakoś demontowany statecznik poziomy (czy to w ogóle możliwe w tym układzie?). Chodziło mi o to żeby można było model do walizeczki spakować i łatwo przewozić.

Autor:  milo [ 24 paź 2014, o 18:10 ]
Tytuł:  Re: Motoszybowiec - próba projektowania CAD

Wrzuć rysunki kadłuba i wtedy będziemy dalej rozmawiać. Co do kształtu kadłuba to nigdy nie rysuję, wychodzi samo. Przyjmuję tylko szerokość w najszerszym miejscu, z przodu - silnik, komora balastowa - i na końcu. W moich wątkach o budowie szybowców/moto/ pokazuję to dokładnie.

Autor:  dragon_x [ 24 paź 2014, o 18:18 ]
Tytuł:  Re: Motoszybowiec - próba projektowania CAD

No to dałeś mi zadanie :) Przekopuję forum w poszukiwaniu Twoich tematów o budowie szybowców i motoszybowców :)

Autor:  milo [ 24 paź 2014, o 18:33 ]
Tytuł:  Re: Motoszybowiec - próba projektowania CAD

Bo trzeba być czujnym i pw czytać :lol:
ADW-1 "mAkro"
"39"
ADW-1 m
tutaj szukaj

Autor:  Stema [ 24 paź 2014, o 19:17 ]
Tytuł:  Re: Motoszybowiec - próba projektowania CAD

milo pisze:
Moim zdaniem jest spoko :) Zmniejszyłbym tylko cięciwę lotki na końcu, z 50 mm na 40 mm i długość lotki / 600 mm/, ale to drobiazgi ;) .

To fakt.
Tak niepotrzebnie duża rozpiętość lotki zmniejsza sztywność skrzydła na zginanie i skręcanie.

Autor:  dragon_x [ 24 paź 2014, o 20:34 ]
Tytuł:  Re: Motoszybowiec - próba projektowania CAD

Poniżej kolejne szkice:

Załączniki:

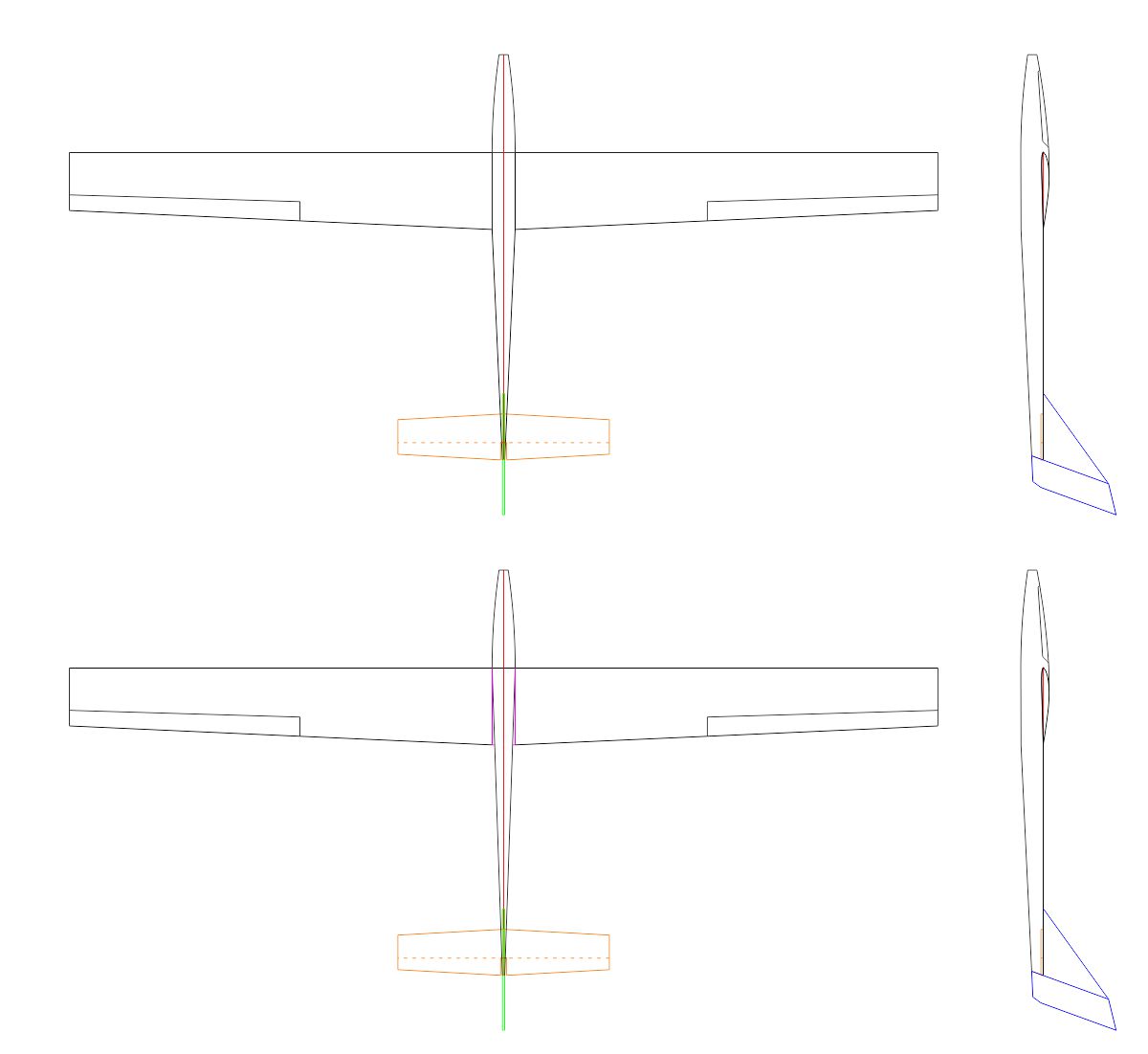

Komentarz: przygotowałem też dwie wersje kształtu kadłuba oraz wraz z mocowaniem płata.
dragon2ver.jpg [ 59.78 KiB | Przeglądany 3600 razy ]
Komentarz: Wykonałem wstępny szkic kadłuba i statecznika pionowego.
dragon2_1.jpg [ 68.38 KiB | Przeglądany 3600 razy ]

Autor:  pepcio 11 [ 24 paź 2014, o 20:51 ]
Tytuł:  Re: Motoszybowiec - próba projektowania CAD

Uważnie przyglądam się temu projektowi. W planach mam budowę modelu tej wielkości. Widok z góry to malina.Oczy cieszy. Ale z boku..... Wybacz. Dla mnie to kij hokejowy. :shock: Zaakcentował byś chociaż bardziej kabinkę. Niech to przypomina szybowiec.

Autor:  milo [ 24 paź 2014, o 20:55 ]
Tytuł:  Re: Motoszybowiec - próba projektowania CAD

Widok z boku - no chyba, że to tymczasowy kształt - bardzo....ascetyczny, troszeczkę finezji, fantazji :lol: . Ale ok, to Twój model i budujesz dla siebie, nie dla innych. Jak chcesz rozwiązać mocowanie statecznika poziomego w takim układzie. Pisałeś, że ma być demontowalny.
