Autor:  mgr [ 25 wrz 2014, o 22:17 ]
Tytuł:  Re: MGR-01 - spotkanie z projektowaniem

Więc u mnie wygląda to tak jak na filmie.




Obiekt wygląda na poprawnie zamknięty, zresztą próbowałem na nim akcji JoinPolyline, oraz w EditTool opcje Close.
Efekt końcowy jest zawsze ten sam prędzej czy później, akcja subtract niszczy obiekt.

p.s. Da się tutaj jakoś bezpośrednio wkleić film by był od razu odtwarzany?

Autor:  slawekmod [ 25 wrz 2014, o 22:53 ]
Tytuł:  Re: MGR-01 - spotkanie z projektowaniem

Witaj w klubie ograniczeń wersji deluxe. Ja radzę sobie tak że tnę obiekt na mniejsze kawałki funkcją slice , po wycięciu otworów łącze ponownie. Generalnie jak masz coś zrobić w pełnym 3D to pobierz triala Pro. Tam spokojnie sprawdzisz to co chcesz. Deluxe ma ograniczenia co do ilości wycinanych otworów w bryle a trial ma ograniczenia co do jego użytkowania więc lepiej przygotować sobie elementy wcześniej.

Autor:  mgr [ 26 wrz 2014, o 07:15 ]
Tytuł:  Re: MGR-01 - spotkanie z projektowaniem

Ok, teraz już rozumiem. Walczyłem z wiatrakami :D
Dlatego mi się to nie udawało.

Autor:  mgr [ 5 paź 2014, o 07:48 ]
Tytuł:  Re: MGR-01 - spotkanie z projektowaniem

Ograniczenia TC 15 Deluxe oraz brak umiejętności, zmobilizowały mnie do szybszej budowy prototypu.
I dobrze i źle, bo marzyły mi się takie 3D rendery mojego modelu, jak prezentują inni koledzy z forum ;)
Nie mniej jednak, jest i tak jest nieźle jak na pierwszy raz i trzeba się uczyć dalej. Aktualnie projekt wygląda tak:
Załącznik:
formatki.jpg [ 167.35 KiB | Przeglądany 4781 razy ]

Te dziwne kształty obok wręg, mają za zadanie ułatwić montaż. Ustawią wręgi w odpowiedniej pozycji.
Będą zamocowane do deski montażowej w odstępach odpowiadających ustawieniu wręg.
Do nich na wysokość głównych prowadnic, zamocowane ściskami wręgi. Zobaczymy jak się to sprawdzi.

Wycięcie już zleciłem w Barwach Reklamy, chciałem mieć porównanie. Na chwilę obecną - czyli cenowo, bardziej
opłacalne było cięcie razem z kolegą Milo w Elblągu.

Autor:  mgr [ 14 paź 2014, o 21:43 ]
Tytuł:  Re: MGR-01 - spotkanie z projektowaniem

Dalej czekam na wycięte formatki. Z nadmiaru tego czasu, zacząłem analizować projekt.
Projekt płatów skopałem. Przede wszystkim, za bardzo ażurowałem żeberka. Nie przewidziałem
odpowiednich na centropłat itd.. ;)

Nowy projekt, wygląda lepiej. Prosty dźwigar, odpowiednie wielkości otworów na bagnety.
Kołki ustalające pozycję płata. Wygląda tak:
Załącznik:
nowy_płat.jpg [ 100.46 KiB | Przeglądany 4724 razy ]


Tutaj render:
Załącznik:
nowy_płat_render.jpg [ 60.37 KiB | Przeglądany 4724 razy ]


Wstępne formatki:
Załącznik:
nowe_formatki.jpg [ 149.32 KiB | Przeglądany 4724 razy ]

Autor:  mgr [ 17 paź 2014, o 17:21 ]
Tytuł:  Re: MGR-01 - spotkanie z projektowaniem

Formatki w końcu dotarły. Trwało to 3 tygodnie, no ale nic.
Zamówiłem 2 komplety, zanim zorientowałem się, że płaty są niedopracowane.
Ważne, że są wręgi kadłuba.
Załącznik:
SAM_3214_40.jpg [ 331.35 KiB | Przeglądany 4690 razy ]


Z pierwszych oględzin, jest dobrze, wszystko wypalone jak trzeba, elementy trzymają się
tylko na mostkach. Wieczorem zobaczę jak z pasowaniem.

Autor:  mgr [ 18 paź 2014, o 18:01 ]
Tytuł:  Re: MGR-01 - spotkanie z projektowaniem

Do wzorników przykleiłem wczoraj listewkę 5x5, dbając o to by spód był prosty.
Dziś za pomocą szpilek przymocowałem do deski wzorniki w odpowiednich odstępach.

Mała przymiarka :)
Załącznik:
SAM_3218_40.jpg [ 217.08 KiB | Przeglądany 4662 razy ]

Załącznik:
SAM_3219_40.jpg [ 176.13 KiB | Przeglądany 4662 razy ]

Autor:  mgr [ 19 paź 2014, o 07:19 ]
Tytuł:  Re: MGR-01 - spotkanie z projektowaniem

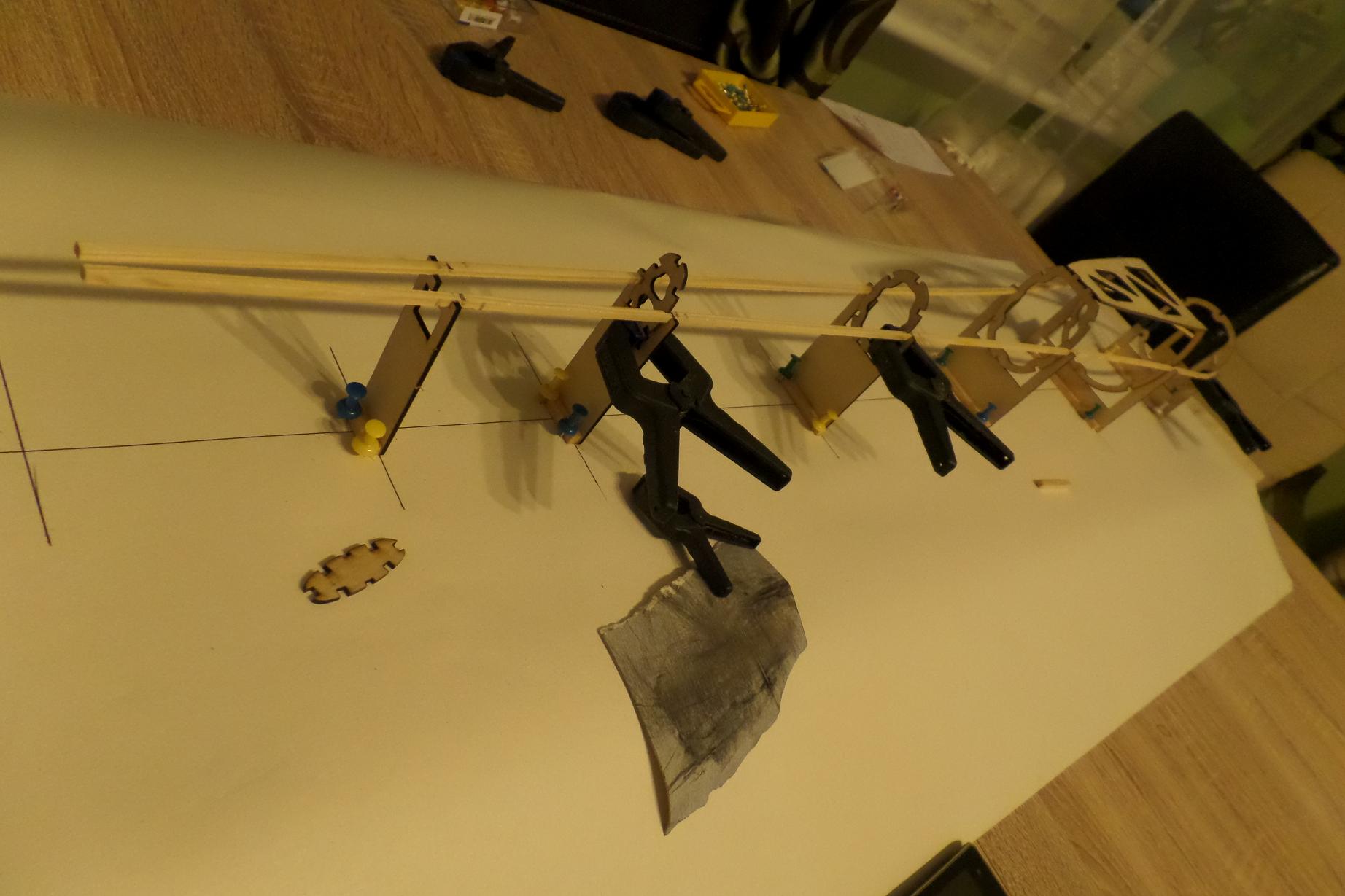

Wczoraj w nocy zacząłem klejenie, zaczyna powoli nabierać kształtów :)

Załącznik:
SAM_3226_40.jpg [ 233.11 KiB | Przeglądany 4638 razy ]

Załącznik:
SAM_3227_40.jpg [ 219.35 KiB | Przeglądany 4638 razy ]

Autor:  slawekmod [ 19 paź 2014, o 07:38 ]
Tytuł:  Re: MGR-01 - spotkanie z projektowaniem

Ciekawe jak Ci to wyjdzie, będzie dużo moczenia balsy w płynie do mycia szyb :D bo myślę że kadłub będzie pokryty balsą.
Zdaje się że widziałem Twoje formatki u p.Andrzeja bo żeberka jakieś znajome sie wydają. Pan Andrzej miał jakieś problemy zdrowotne i dlatego był problem z wysyłką.

Autor:  mgr [ 19 paź 2014, o 08:22 ]
Tytuł:  Re: MGR-01 - spotkanie z projektowaniem

slawekmod pisze:
Ciekawe jak Ci to wyjdzie, będzie dużo moczenia balsy w płynie do mycia szyb :D

O tak, bez płynu się nie obejdzie :D pokrycie to balsa 1,5 więc powinno być w miarę łatwo.
Najwięcej pracy będzie przy pasowaniu pokrycia.
