M-48 "Kumak"
http://www.forum.aerodesignworks.eu/viewtopic.php?f=20&t=1099
Strona 8 z 15

Autor:  milo [ 13 sty 2015, o 22:08 ]
Tytuł:  Re: M-48 "Kumak"

Zamknąłem kadłub od góry i "obrobiłem" pionowy u podstawy, wcześniej powklejałem bowdeny.

Załączniki:
DSCN2314.jpg [ 161.58 KiB | Przeglądany 3425 razy ]
DSCN2315.jpg [ 160.58 KiB | Przeglądany 3425 razy ]

Autor:  milo [ 15 sty 2015, o 22:42 ]
Tytuł:  Re: M-48 "Kumak"

Wydrukowałem plany warsztatowe drugiego kompletu płatów do Kumaka - profil SD7037 i wznios - no i oczywiście nie mogłem wytrzymać :oops: .....złożyłem jeden. Ten sam płat będzie w "Jaskółce" i "Lisie" które to , mam nadzieję , buduje Mirek. Sklejka nie podocinana, ale tragedii nie ma , wydaje mi się , że żebro nr 2 i 5 są lekko "kopnięte"....muszę sprawdzić w planach w cadzie ;) . Po za tym wszystko elegancko się składa :)
"Kumak" ma być, kadłub i usterzenia, platformą do testowania profili, dlatego taka wielka nasada na kadłubie....tak sobie wymyśliłem, zobaczymy ;) .

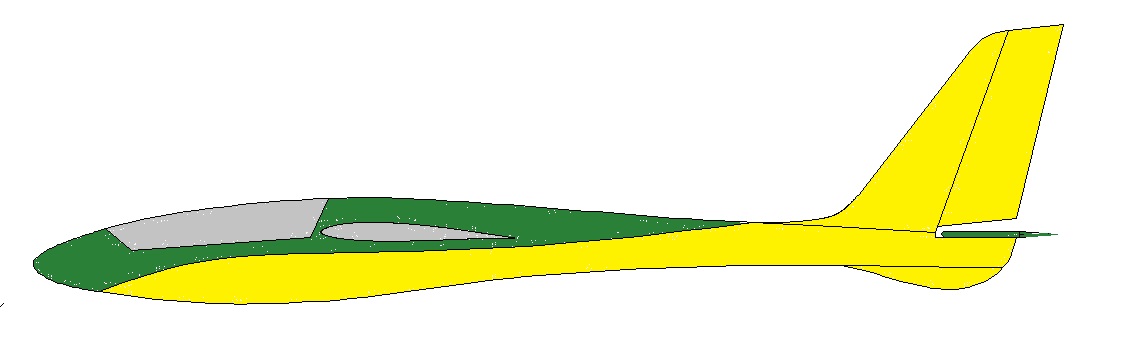

W załączeniu, "Kumak 3" w kolorach :lol: .

Załączniki:
Kumak 3 kolor 2.jpg
Kumak 3 kolor 2.jpg [ 40.18 KiB | Przeglądany 3387 razy ]
DSCN2317.jpg [ 163.26 KiB | Przeglądany 3387 razy ]

Autor:  pepcio 11 [ 16 sty 2015, o 16:20 ]
Tytuł:  Re: M-48 "Kumak"

Buduję , buduję. Uważnie będę przyglądał się montażowi tych skrzydeł żeby nie zrobić skuchy.Takie one delikatniutkie ,że aż strach będzie zrobić na nich petlę. Wszystko to traktujesz Soudalem? Ten klej to tak jak ma napisane na opakowaniu "wrednyj".Trzeba uważać podczas klejenia aby się nim nie uświnić.
Odczułem to na swojej skórze (dosłownie). :|

Autor:  milo [ 16 sty 2015, o 16:30 ]
Tytuł:  Re: M-48 "Kumak"

Na Sudal 66A kleję tylko kesony i spływy, reszta ma Soudal 64A i Uhu Hart.
Spokojnie ;) skrzydełka będą na prawdę mocne i nie tylko pętlę da się zrobić :lol: .

Edit: Wkleiłem drugą listwę dźwigara oraz spływ z balsy 1,5x25. Przyłożona i zaraz będzie przyklejona dolna listwa - 1,5x8 mm - dźwigarka przylotkowego. To wszystko w celu ustabilizowania żeberek.
Załącznik:
DSCN2318.jpg [ 157.44 KiB | Przeglądany 3327 razy ]

Autor:  milo [ 17 sty 2015, o 12:44 ]
Tytuł:  Re: M-48 "Kumak"

Przymiarka drugiego płata....porównanie z prototypowym ;)

Załączniki:
DSCN2319.jpg [ 181.65 KiB | Przeglądany 3319 razy ]
DSCN2321.jpg [ 223.33 KiB | Przeglądany 3319 razy ]

Autor:  milo [ 21 sty 2015, o 21:28 ]
Tytuł:  Re: M-48 "Kumak"

Rozpoczynam obróbkę kadłuba razem z owiewką kabiny ;) krawędzie trochę zaokrągliłem, przykleiłem płozę, to co widać to dość wstępny widok. Trzeba jeszcze popracować kostką z papierem, podszlifować tu i tam ;) . Na tak wyszlifowany kadłub przyjdzie warstwa tkaniny, szpachlówka .....opisywałem to już kilka razy :). Przymiarka z drugimi płatami - SD7037.

Załączniki:
DSCN2323.jpg [ 205.32 KiB | Przeglądany 3283 razy ]
DSCN2324.jpg [ 177.39 KiB | Przeglądany 3283 razy ]
DSCN2325.jpg [ 154.61 KiB | Przeglądany 3283 razy ]
DSCN2326.jpg [ 187.89 KiB | Przeglądany 3283 razy ]

Autor:  milo [ 27 sty 2015, o 21:12 ]
Tytuł:  Re: M-48 "Kumak"

Powalczyłem z mocowaniem serw w płatach. Klapka ze sklejki 1,5 mm, serwa, na razie, HXT900.

Załączniki:
DSCN2327.jpg [ 142.73 KiB | Przeglądany 3201 razy ]
DSCN2328.jpg [ 141.43 KiB | Przeglądany 3201 razy ]

Autor:  milo [ 30 sty 2015, o 13:44 ]
Tytuł:  Re: M-48 "Kumak"

Końcówki skrzydeł, styrodur+balsa+ warstwa tkaniny 80g/m^2.

Załączniki:
DSCN2329.jpg [ 133.77 KiB | Przeglądany 3144 razy ]
DSCN2330.jpg [ 128.92 KiB | Przeglądany 3144 razy ]

Autor:  milo [ 8 lut 2015, o 14:15 ]
Tytuł:  Re: M-48 "Kumak"

Na pewno każdy z Was ma swoje najbardziej "znienawidzone" etapy pracy przy modelu, u mnie to są stery, ich mocowanie i napędy :( . Nieuchronnie zbliżam się do tego etapu.....zaczynam od lotek. Lotki w Kumaku będą na całej rozpiętości i zawieszone na silikonowym zawiasie. Delikatnie ujmując, jest to dla mnie duże wyzwanie.
Lotka została odcięta, przestrzenie między listwami balsowymi wypełniłem balsą, oszlifowałem i postanowiłem krawędzie przelaminować cienką tkaniną /48 g/m^2/. Mając w głowie doświadczenia z tą operacją w Amoku, tam mi się totalnie poplątały wąskie paski tkaniny przesączonej żywicą, wymyśliłem(?) taki oto sposób.
Rozłożyłem tkaninę, przykleiłem odpowiedniej długości pasek taśmy klejącej papierowej 3M szerokości 20 mm /moim zdaniem najmocniejsza na rynku w tym "segmencie" ;) /. Wyciąłem ten pasek z arkusza tkaniny, następnie przeciąłem go na pół. Tak przygotowane paski przesączyłem żywicą, podobnie krawędzie na płacie i wszystko przyłożyłem. Po 24 h oderwałem taśmę - moim zdaniem za mocna, ciężko się odklejała, kilka chwil mi to zabrało :( - przeszlifowałem krawędzie i płaszczyzny laminatu......efekt na zdjęciach ;) , moim zdaniem wyszło bardzo dobrze :) .

Załączniki:
DSCN2335.jpg [ 135.37 KiB | Przeglądany 3091 razy ]
DSCN2336.jpg [ 150.6 KiB | Przeglądany 3091 razy ]
DSCN2337.jpg [ 137.91 KiB | Przeglądany 3091 razy ]
DSCN2339.jpg [ 130.92 KiB | Przeglądany 3091 razy ]
DSCN2344.jpg [ 138.7 KiB | Przeglądany 3091 razy ]

Autor:  milo [ 9 lut 2015, o 20:14 ]
Tytuł:  Re: M-48 "Kumak"

W ramach walki z zimową chandrą postanowiłem okleić folią jeden płacik "Kumaka" :) . Na zdjęciach góra i spód płata.

Załączniki:
DSCN2345[1].jpg [ 126.72 KiB | Przeglądany 3045 razy ]
DSCN2346[1].jpg [ 105.27 KiB | Przeglądany 3045 razy ]
