Post: 14 lis 2015, o 23:03
Offline
Administrator
Awatar użytkownika

Rejestracja: 19 wrz 2012, o 08:17
Posty: 1205
Lokalizacja: Wrocław

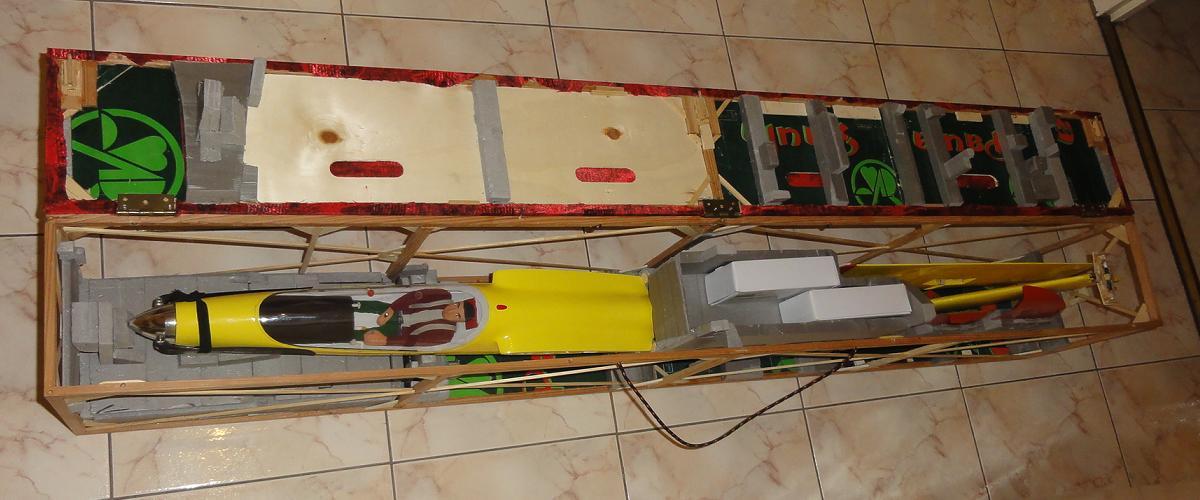

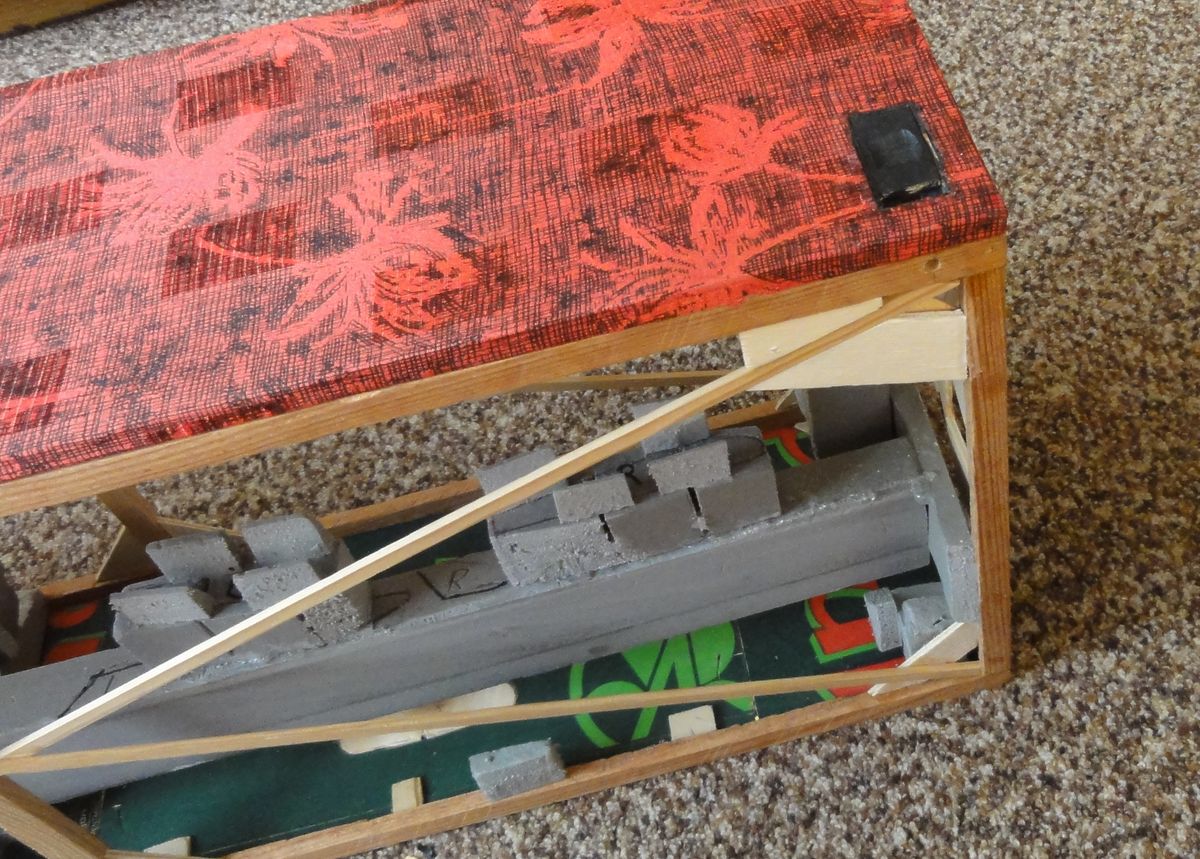

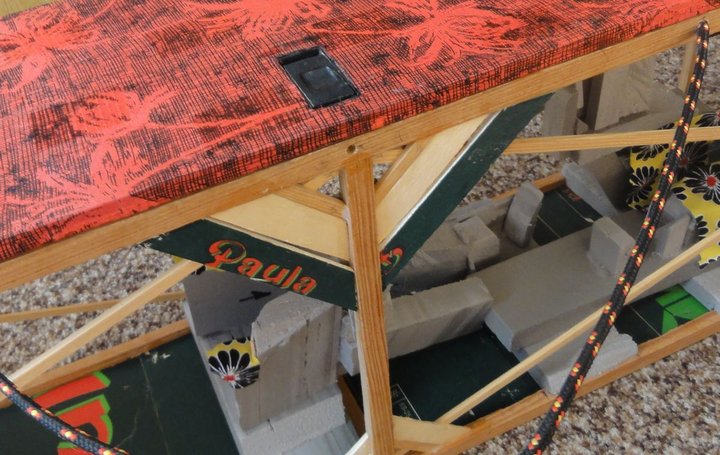

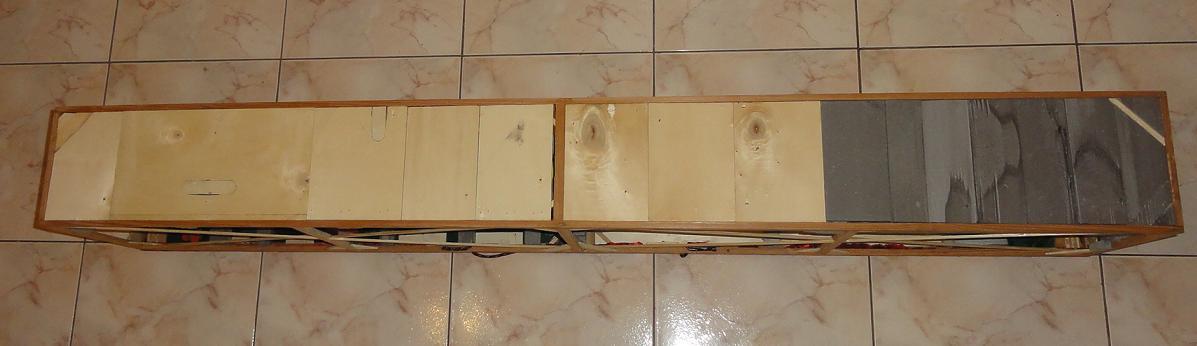

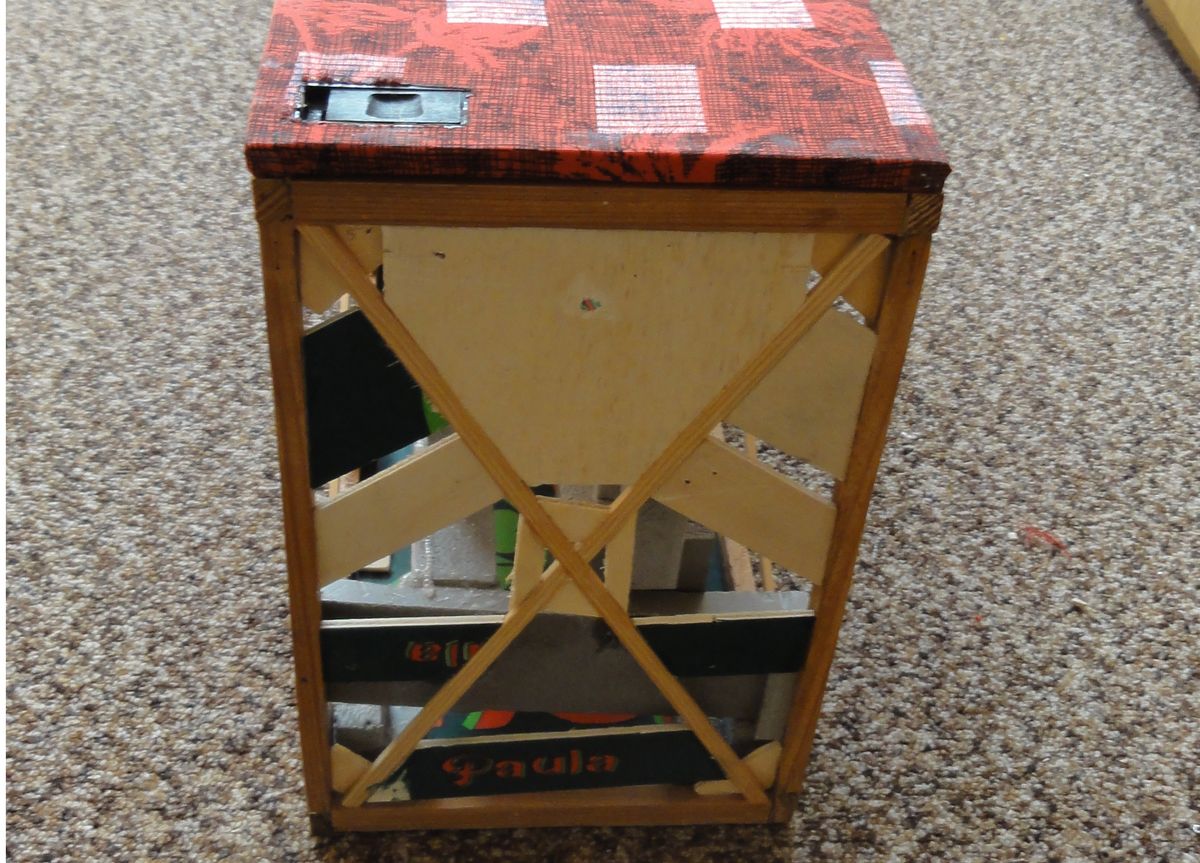

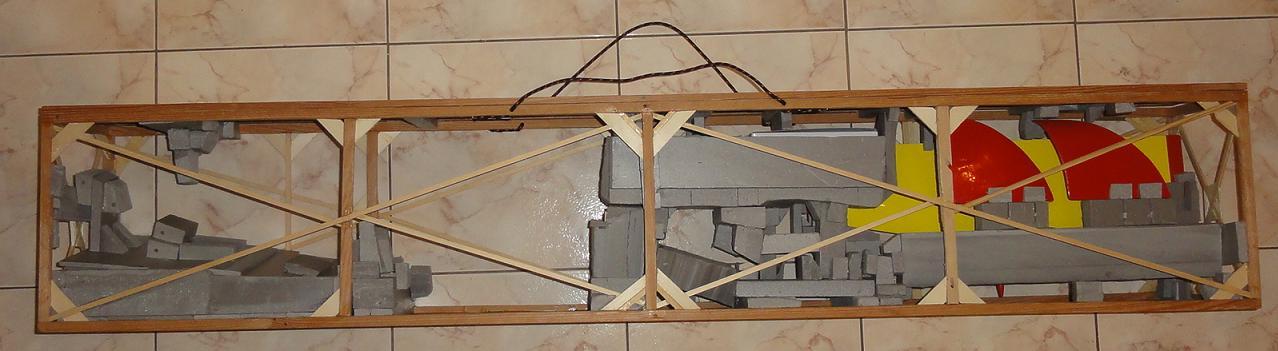

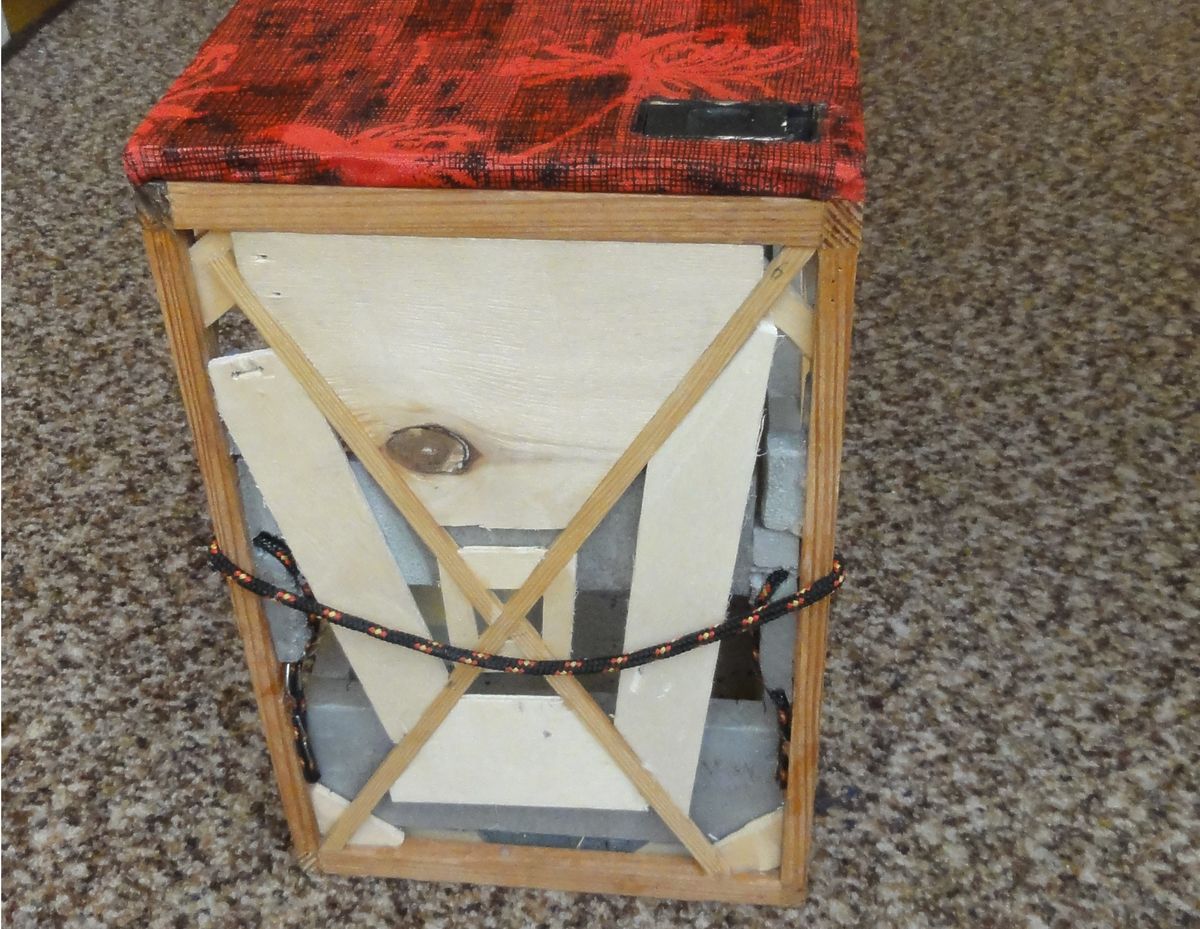

W trakcie eksploatacji okazało się, że pojedyncze cięgna to za mało. Trzeba było zrobić typowe wykratowanie. Po tym zabiegu skrzynia stała się duuuużo sztywniejsza 8-) Dokleiłem sklejkę ("owocówkę") na spód, aby po pokryciu materiałem, podczas stawiania np. w trawie, materiał nie był wciskany do środka. Również z góry nakleiłem elementy sklejkowe by przy otwieraniu nie wbijać "paldonami" tkaniny ;)
Załącznik:
38.JPG [ 66.72 KiB | Przeglądany 16005 razy ]
Załącznik:
39.JPG [ 44.14 KiB | Przeglądany 16005 razy ]

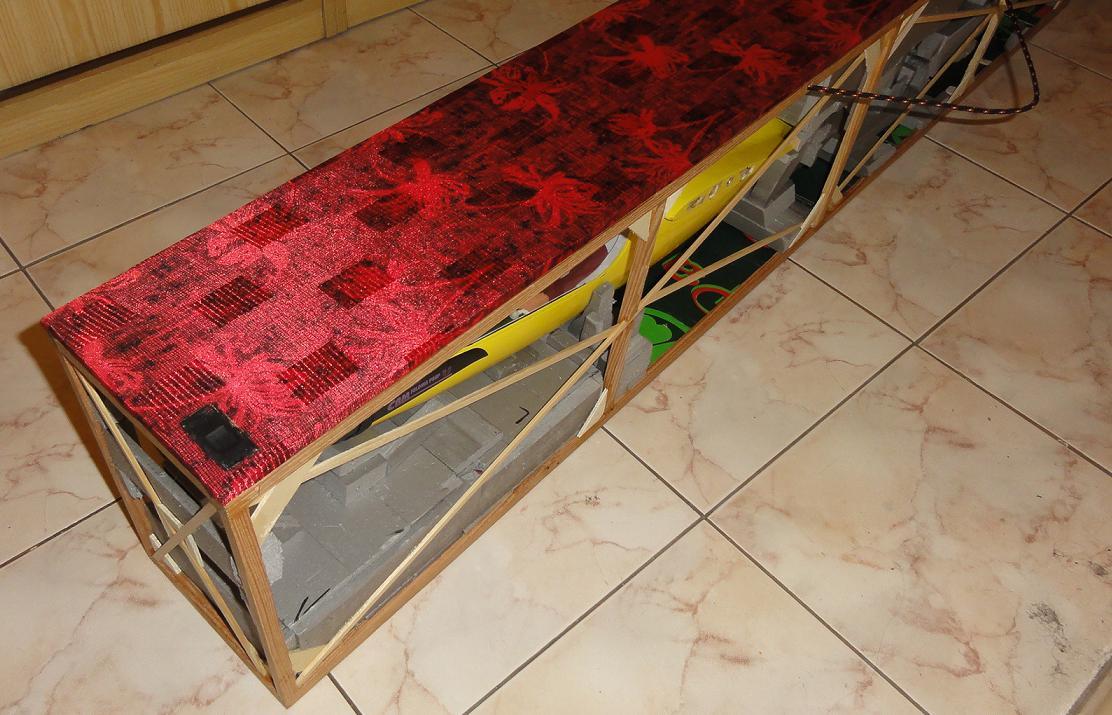

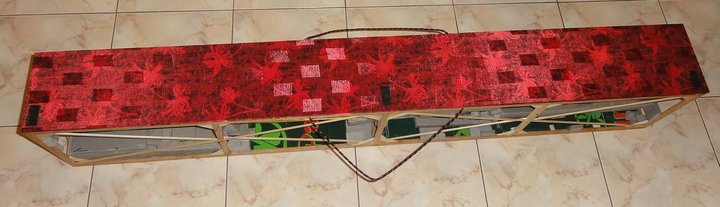

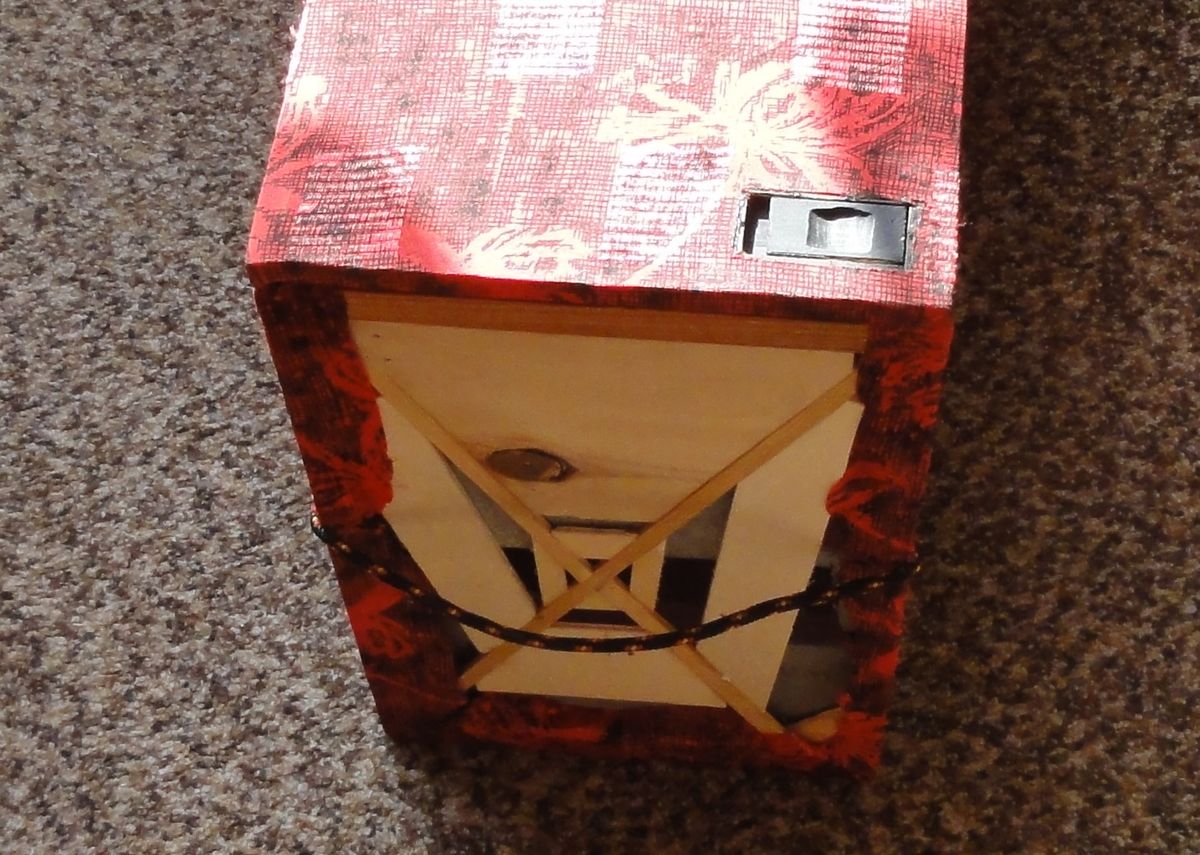

Dodatkowo okleiłem wieko skrzyni materiałem. Resztę zrobię jak będzie już docelowo rozmieszczone wyposażenie. Wtedy dojdzie jeszcze uchwyt do transporcie w pionie
Załącznik:
40.JPG [ 93.69 KiB | Przeglądany 16005 razy ]
Załącznik:
41.JPG [ 124.75 KiB | Przeglądany 16005 razy ]
Załącznik:
42.JPG [ 86.76 KiB | Przeglądany 16005 razy ]

Jest jeszcze opcja pokrycia cellonem całości. Aby naciągnąć tkaninę i zabezpieczyć nieco wnętrze przed wodą. Ale czy do tego dojdzie? Raczej marne szanse ;)


Na górę
 Wyświetl profil

Post: 13 lip 2017, o 12:58
Offline
Administrator
Awatar użytkownika

Rejestracja: 19 wrz 2012, o 08:17
Posty: 1205
Lokalizacja: Wrocław
Zrobiłem uchwty do transportu w pionie oraz wkleiłem kawałki sklejki w miejsca gdzie palcami wciskałbym pokrycie do wnętrza:
Załącznik:
43.JPG [ 209.44 KiB | Przeglądany 15595 razy ]

W miejscach sprawdzonych podczas eksploatacji również dokleiłem sklejkę aby zapobiec wciskaniu pokrycia:
Załącznik:
44.JPG [ 208.14 KiB | Przeglądany 15595 razy ]
Załącznik:
45.JPG [ 181.98 KiB | Przeglądany 15595 razy ]
Załącznik:
46.JPG [ 245.44 KiB | Przeglądany 15595 razy ]

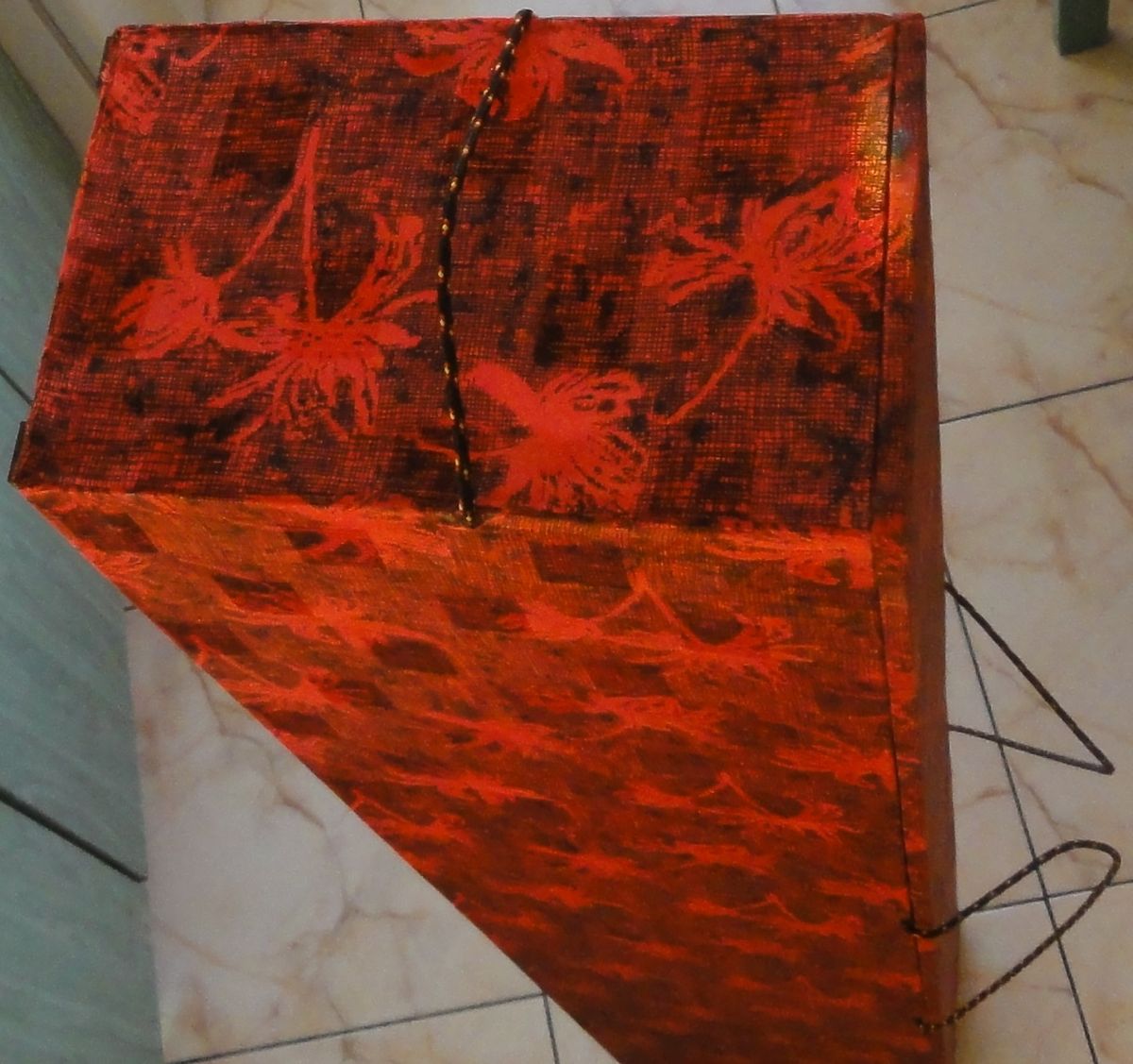

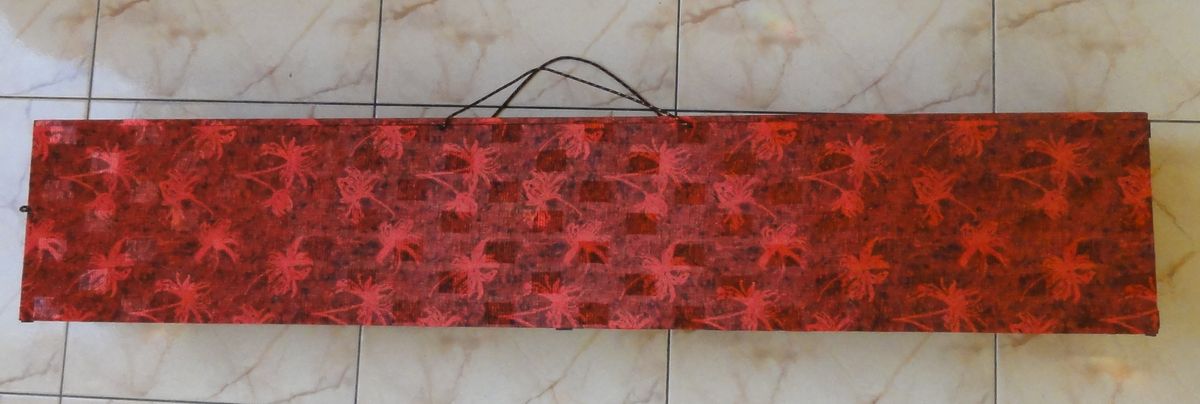

Następnie okleiłem jednym kawałkiem spód oraz boki skrzyni:
Załącznik:
47.JPG [ 197.47 KiB | Przeglądany 15595 razy ]

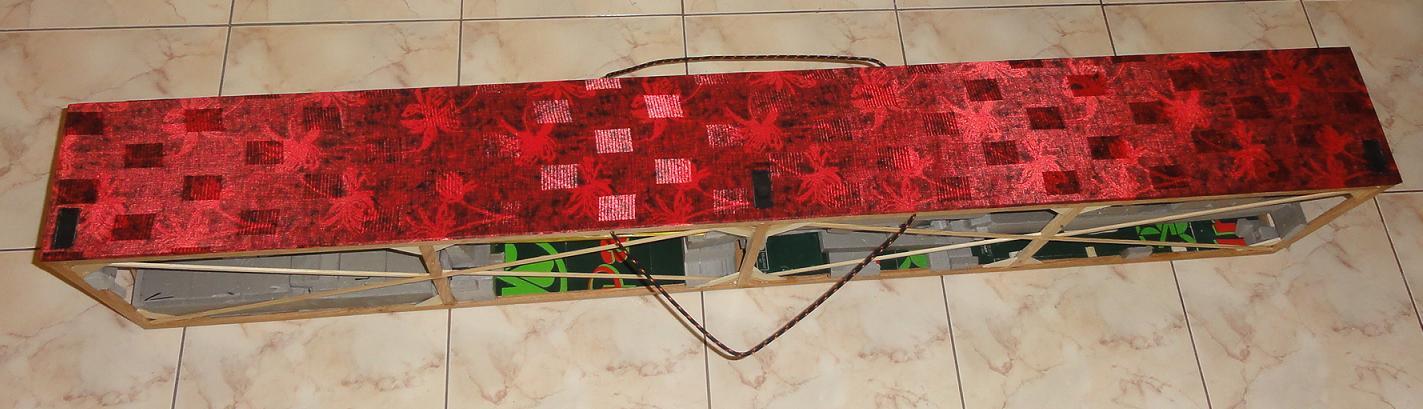

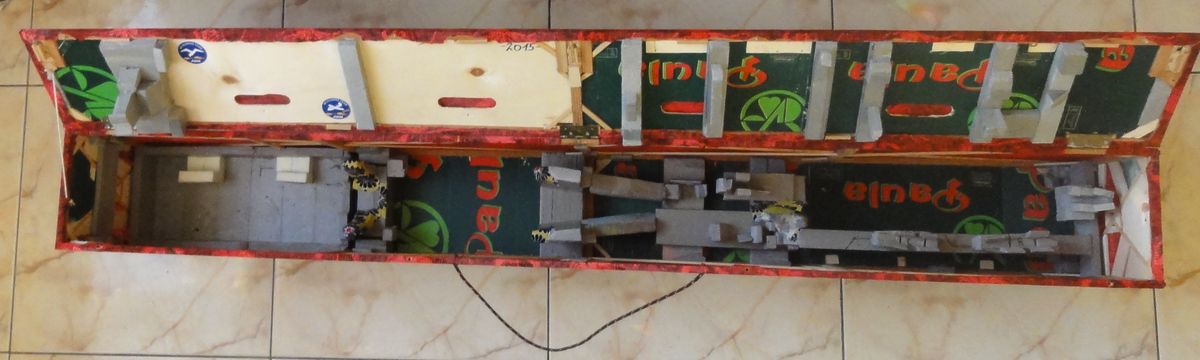

I okleiłem dwa pozostałe boczki:
Załącznik:
48.JPG [ 70.02 KiB | Przeglądany 15595 razy ]
Załącznik:
49.JPG [ 65.06 KiB | Przeglądany 15595 razy ]
Załącznik:
50.JPG [ 69.3 KiB | Przeglądany 15595 razy ]
Załącznik:
51.JPG [ 176.04 KiB | Przeglądany 15595 razy ]

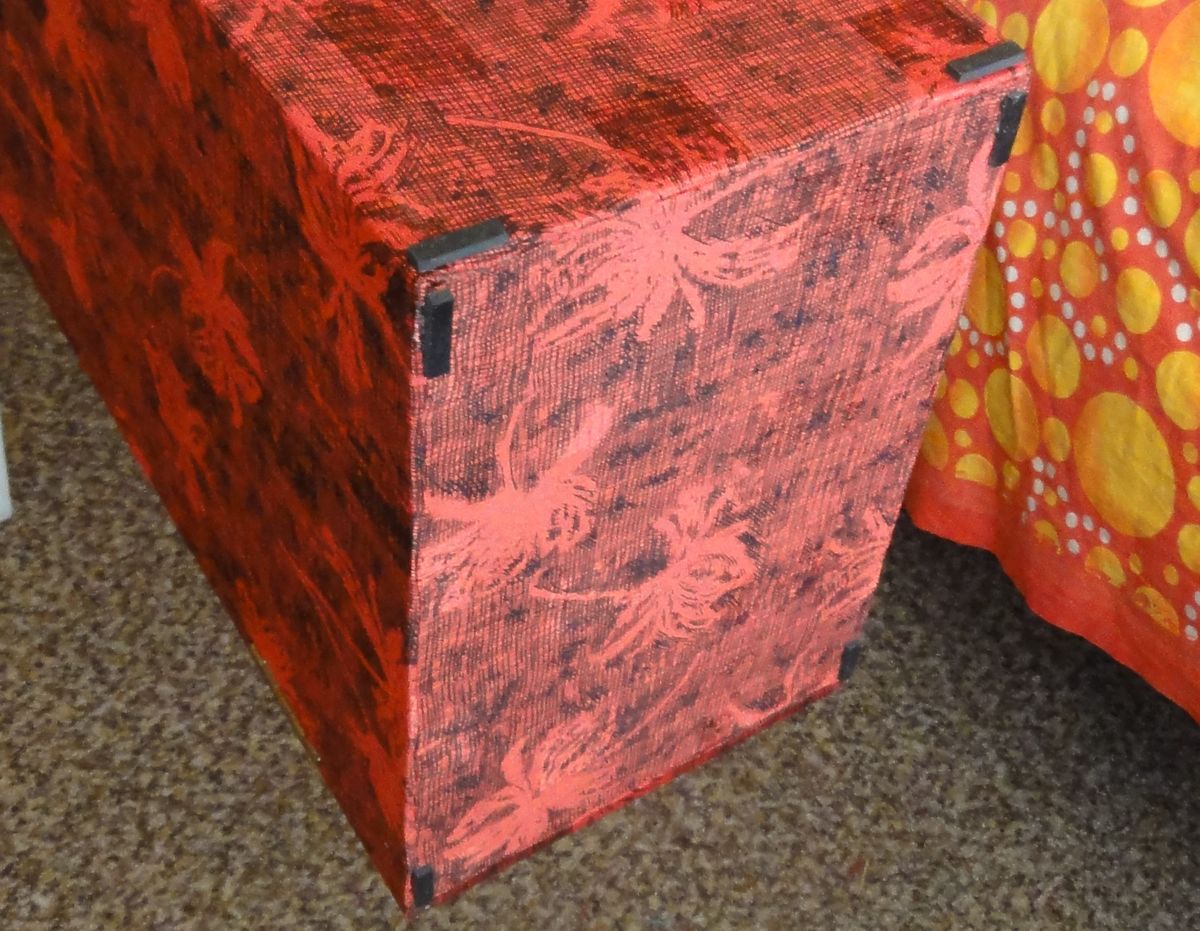

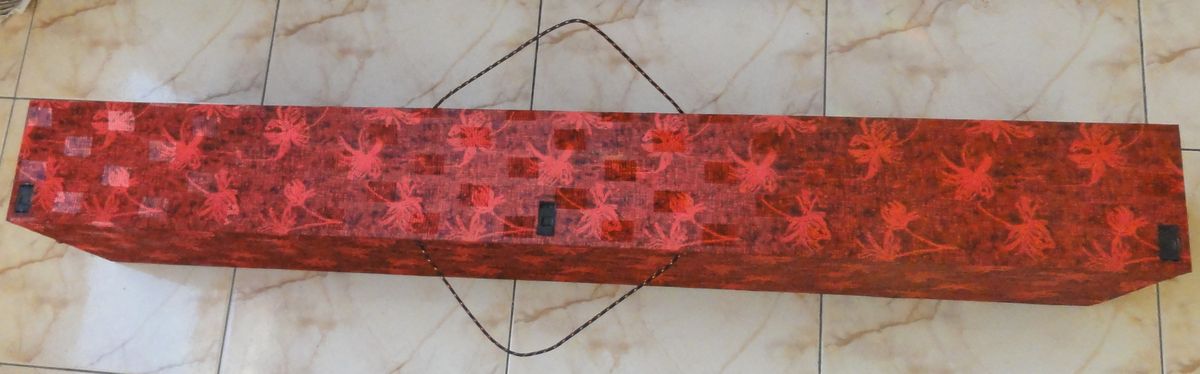

Aby skrzynia nie stała na materiale, wkleiłem cztery gumowe stopki dla pionowej pozycji oraz sześć dla poziomej.
Załącznik:
52.JPG [ 216.05 KiB | Przeglądany 15595 razy ]

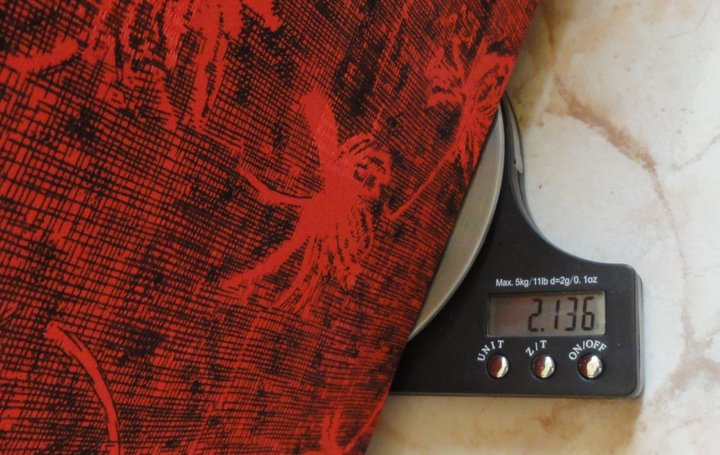

Całość nie wyszła zbyt ciężka
Załącznik:
53.JPG [ 156.87 KiB | Przeglądany 15595 razy ]

Materiał nie może zostać pokryty nitrocellonem - zbyt blisko od wnętrza znajduję się styrodur. Wydaje mi się, że bardziej praktyczna byłaby skrzynia wykonana z arkuszy sklejki. I byłaby mniej podatna na uszkodzenia. Jak będzie - czas pokaże :D


Na górę
 Wyświetl profil

Post: 24 maja 2018, o 09:24
Offline
Administrator
Awatar użytkownika

Rejestracja: 19 wrz 2012, o 08:17
Posty: 1205
Lokalizacja: Wrocław

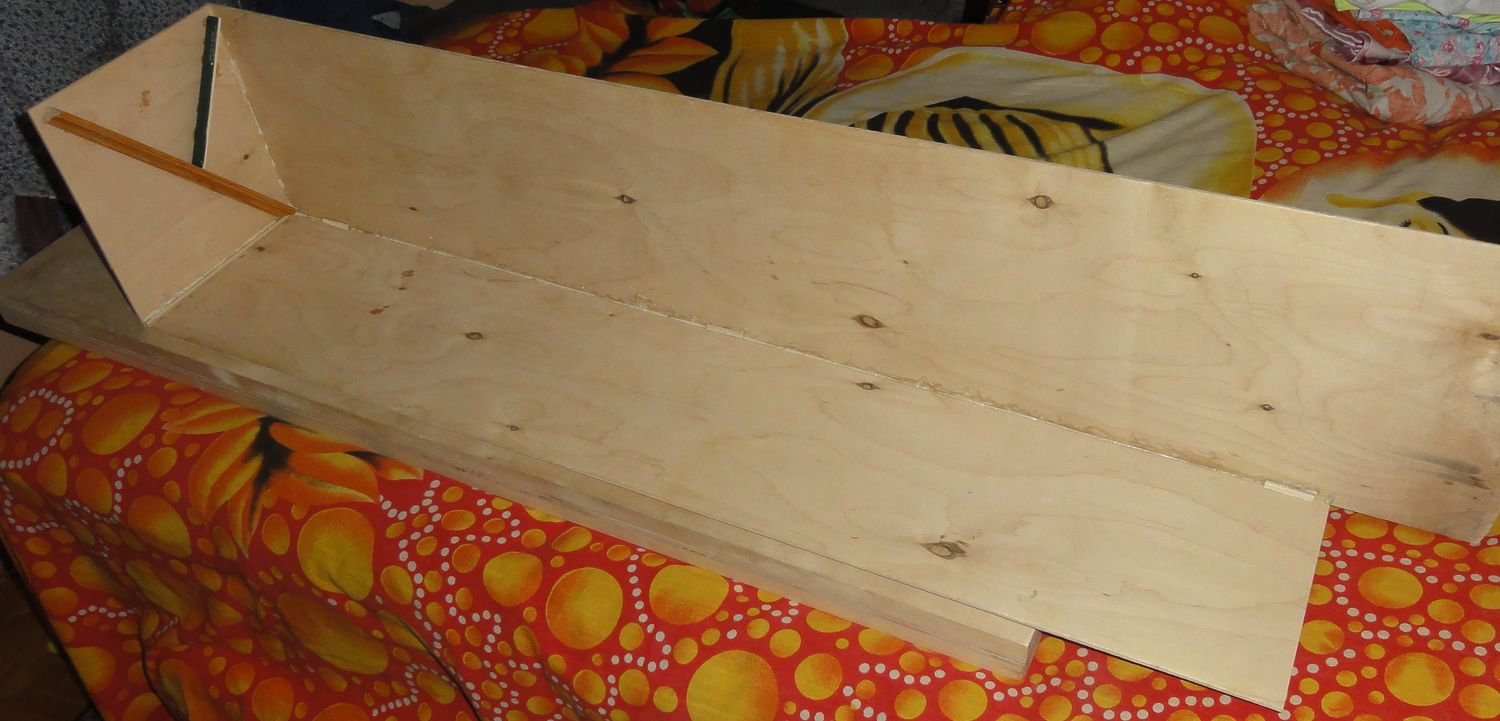

Mimo iż pokrycie materiałowe na razie spisuje się dobrze, kolejną skrzynię buduję z arkuszy sklejki. Skrzynia jest nieco większa niż pudło do nadajnika RC - więc nie używam szuflady jako wzornika.
Sklejka pochodzi ze starych zapasów i jest nieco powichrowana. Dlatego koniecznym było wklejanie tymczasowych listew prostujących.
Załącznik:
54.JPG [ 145.46 KiB | Przeglądany 15058 razy ]

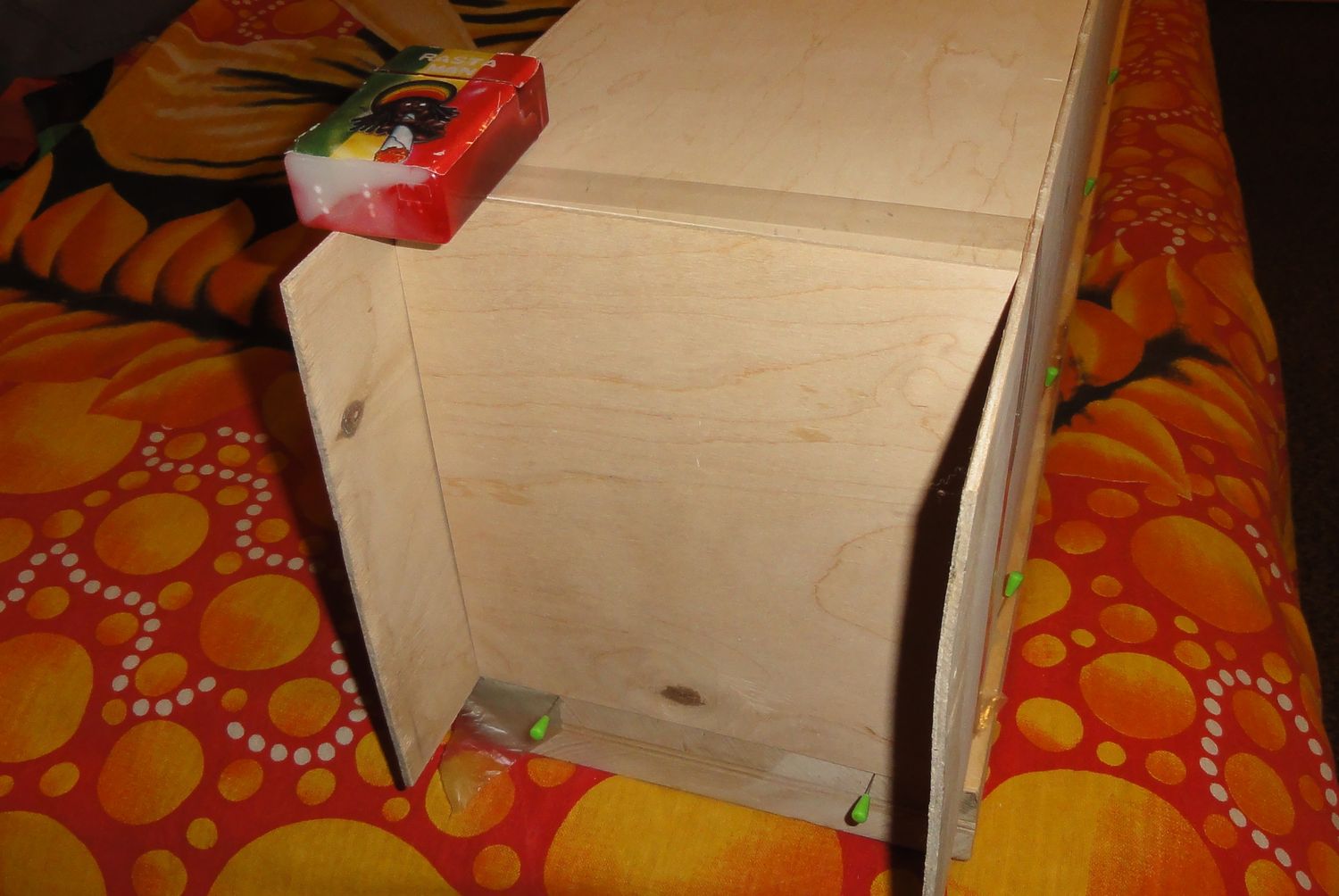

To co na zdjęciu powyżej klejone było w dwóch etapach - najpierw dół i mniejsza ściana ustalona za pomocą kątowników. Następnie boczna w podobny sposób. Ustawiam elementy we właściwej pozycji i od wewnątrz na styku kładę klej poliuretanowy.

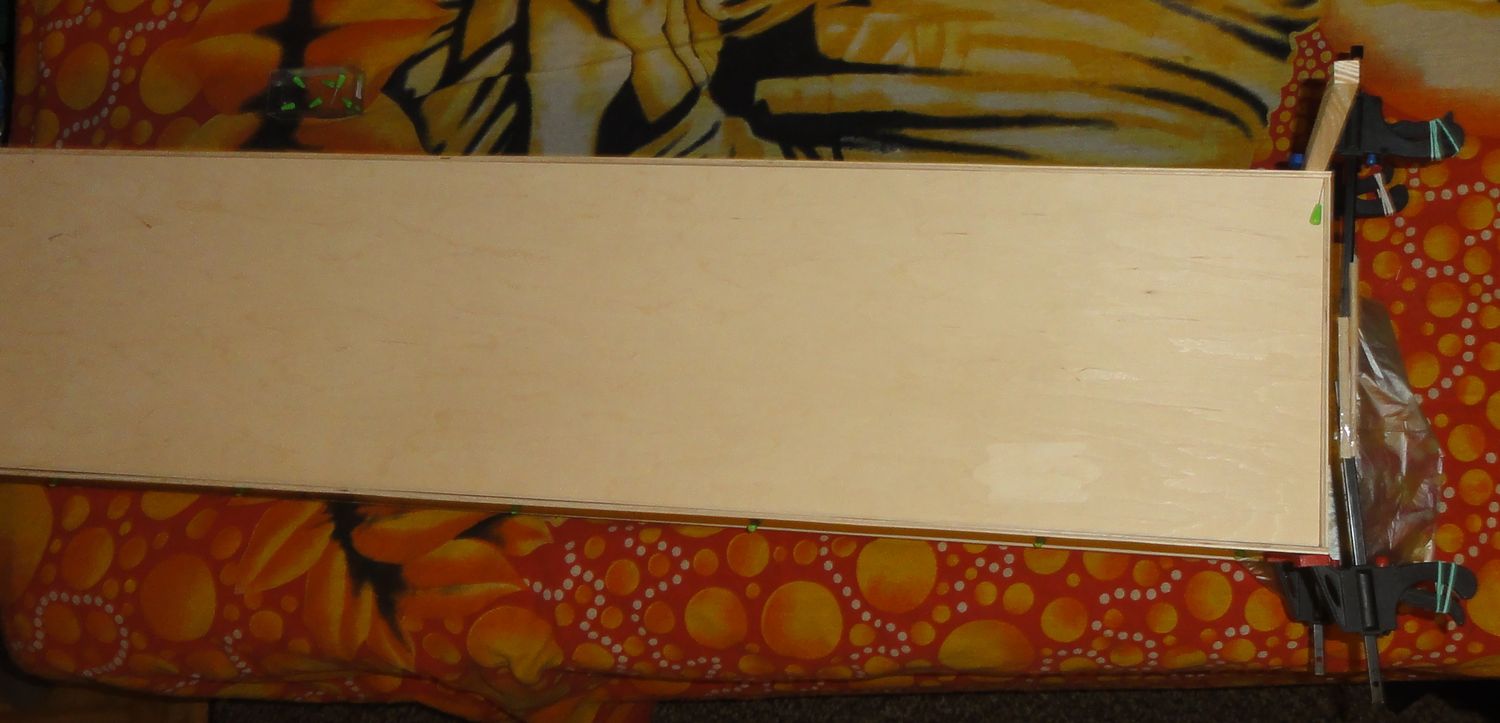

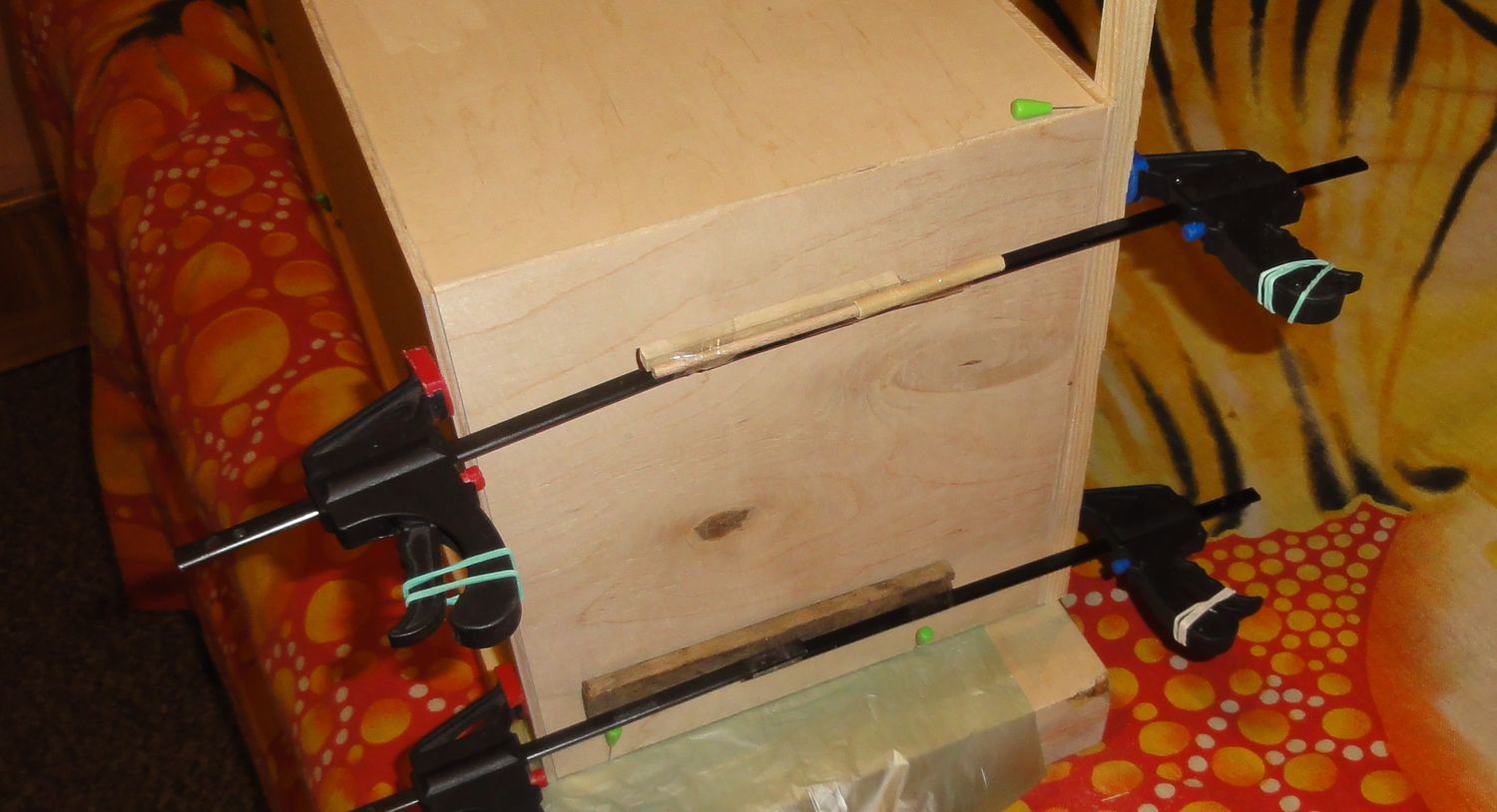

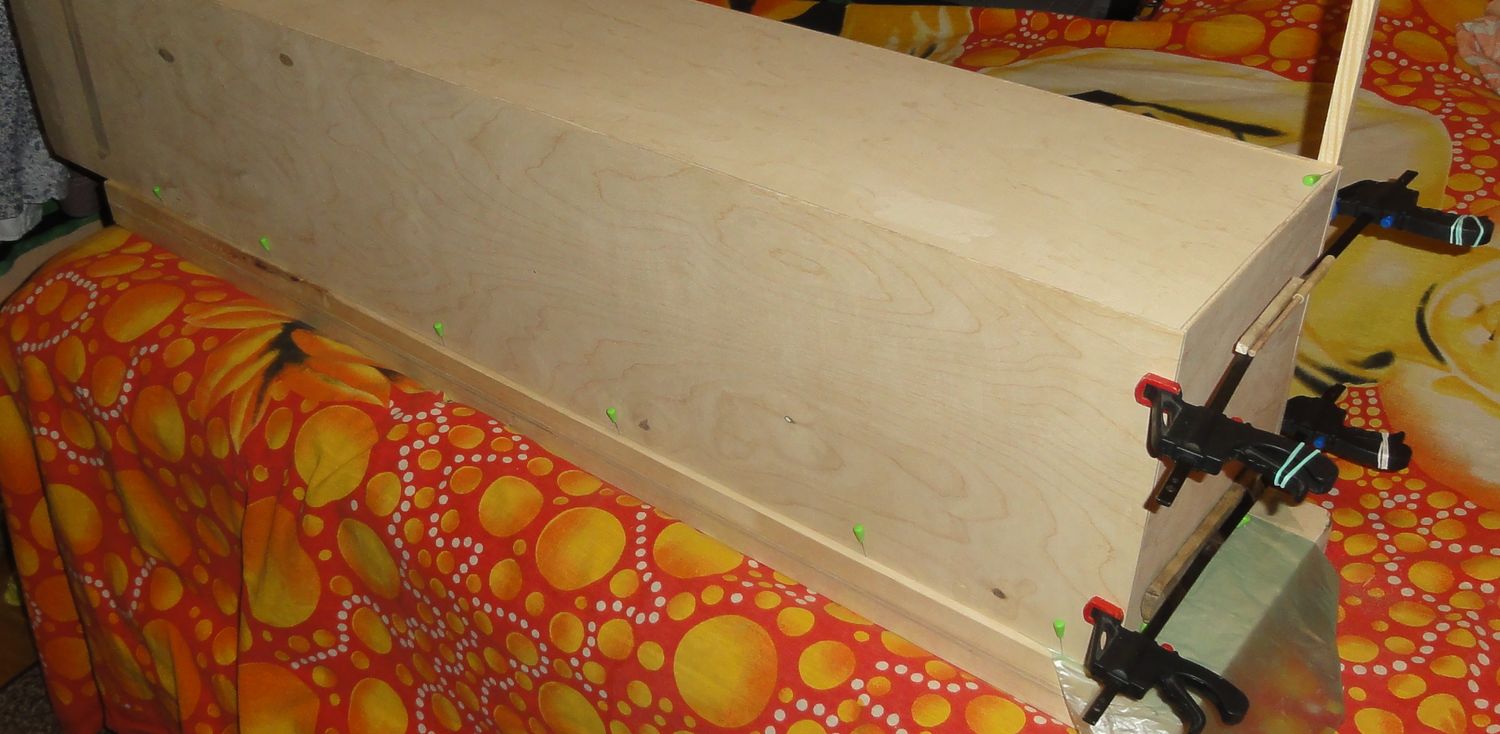

Do złapania ścian użyłem przedłużonych na szybko ścisków stolarskich:
Załącznik:
55.JPG [ 143.55 KiB | Przeglądany 15058 razy ]
Załącznik:
56.JPG [ 119.97 KiB | Przeglądany 15058 razy ]
Załącznik:
57.JPG [ 154.28 KiB | Przeglądany 15058 razy ]

Elementy wycinam na wymiar, poza dwoma bocznymi. Niewidoczne skrzywienie spowoduje, że braknie nam 1 mm na krawędzi a to będzie już widoczne:
Załącznik:
58.JPG [ 170.39 KiB | Przeglądany 15058 razy ]

Na chwilę obecną całość waży już 3 kg :|
Sklejka jest nieco pofalowana więc zastanawiam się nad skutecznym sposobem wyprostowania jej. Nie znalazłem jeszcze dobrej metody :| Problem jest tylko przy długich bocznych ścianach. Ustawiłem je tak, aby były odchylone do wnętrza, wtedy wieko skrzyni będzie je prostowało po zamknięciu...


Na górę
 Wyświetl profil

Post: 26 mar 2019, o 12:30
Offline
Administrator
Awatar użytkownika

Rejestracja: 19 wrz 2012, o 08:17
Posty: 1205
Lokalizacja: Wrocław

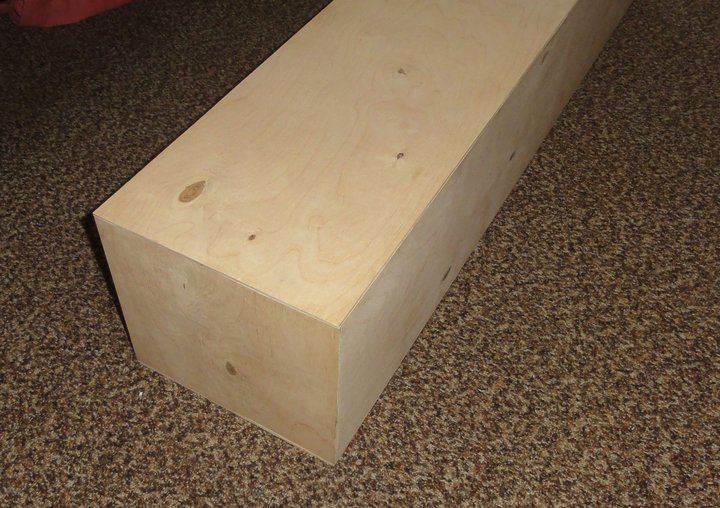

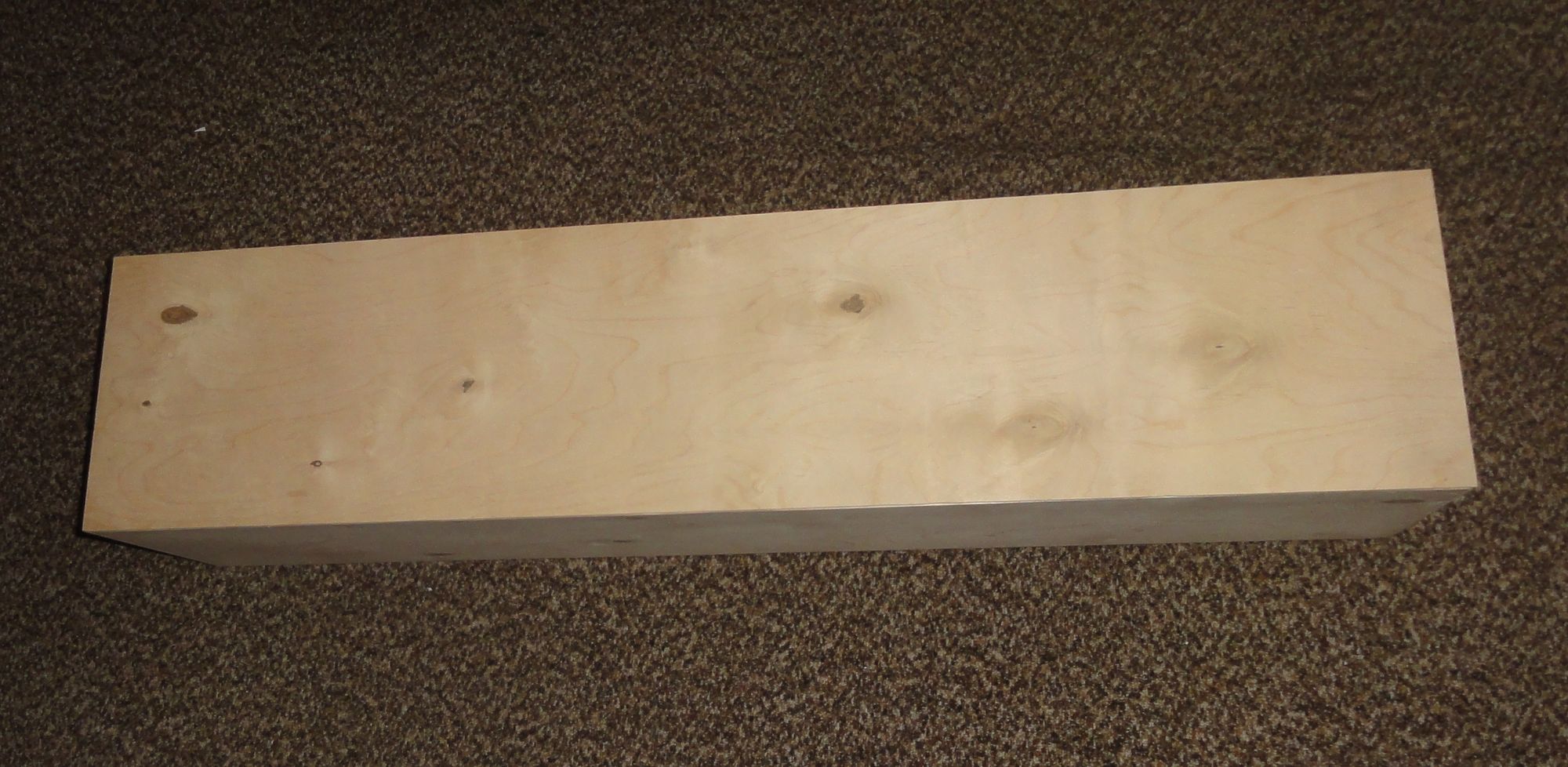

Obcięcie naddatków (jeszcze przed szlifowaniem)
Załącznik:
59.JPG [ 494.08 KiB | Przeglądany 14364 razy ]
Załącznik:
60.JPG [ 299.92 KiB | Przeglądany 14364 razy ]

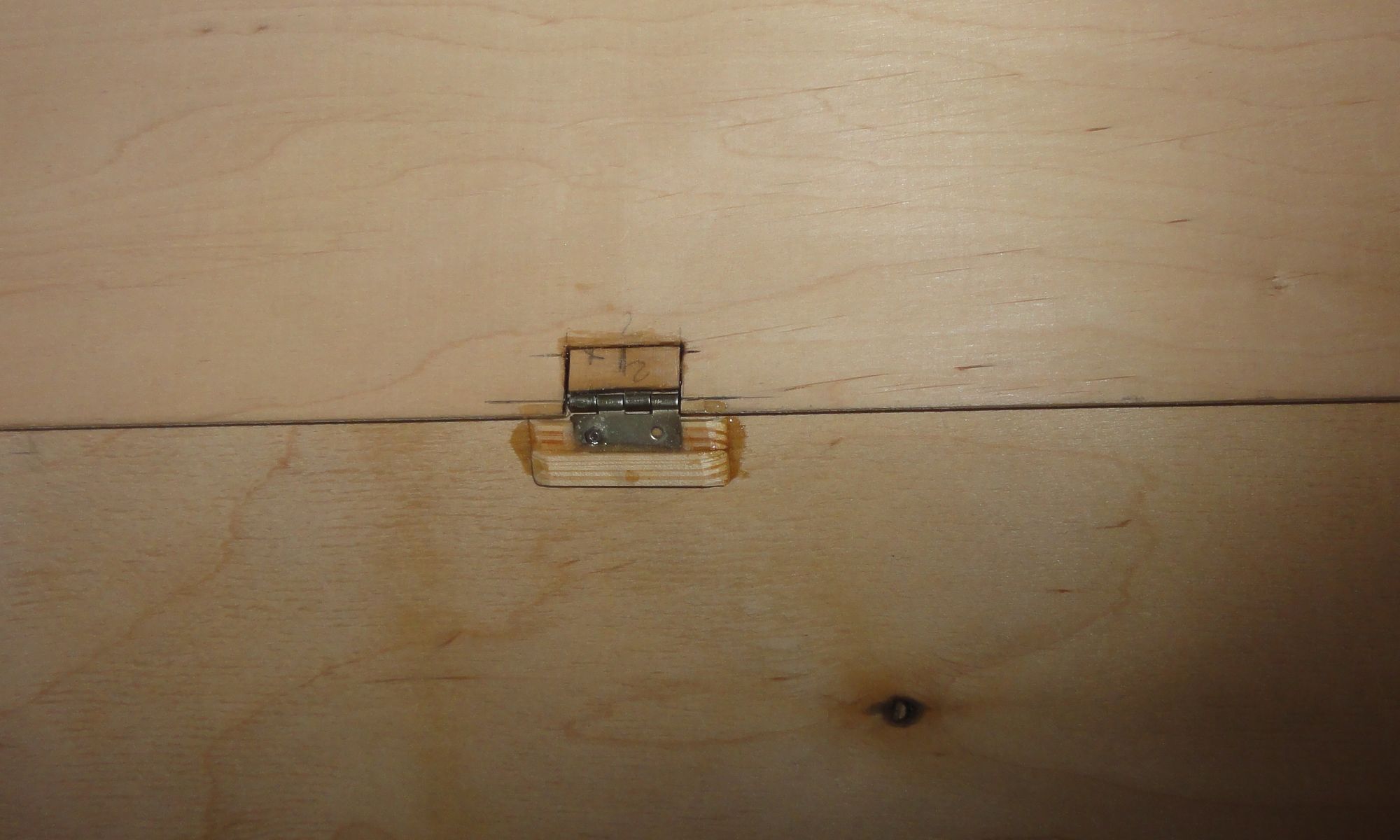

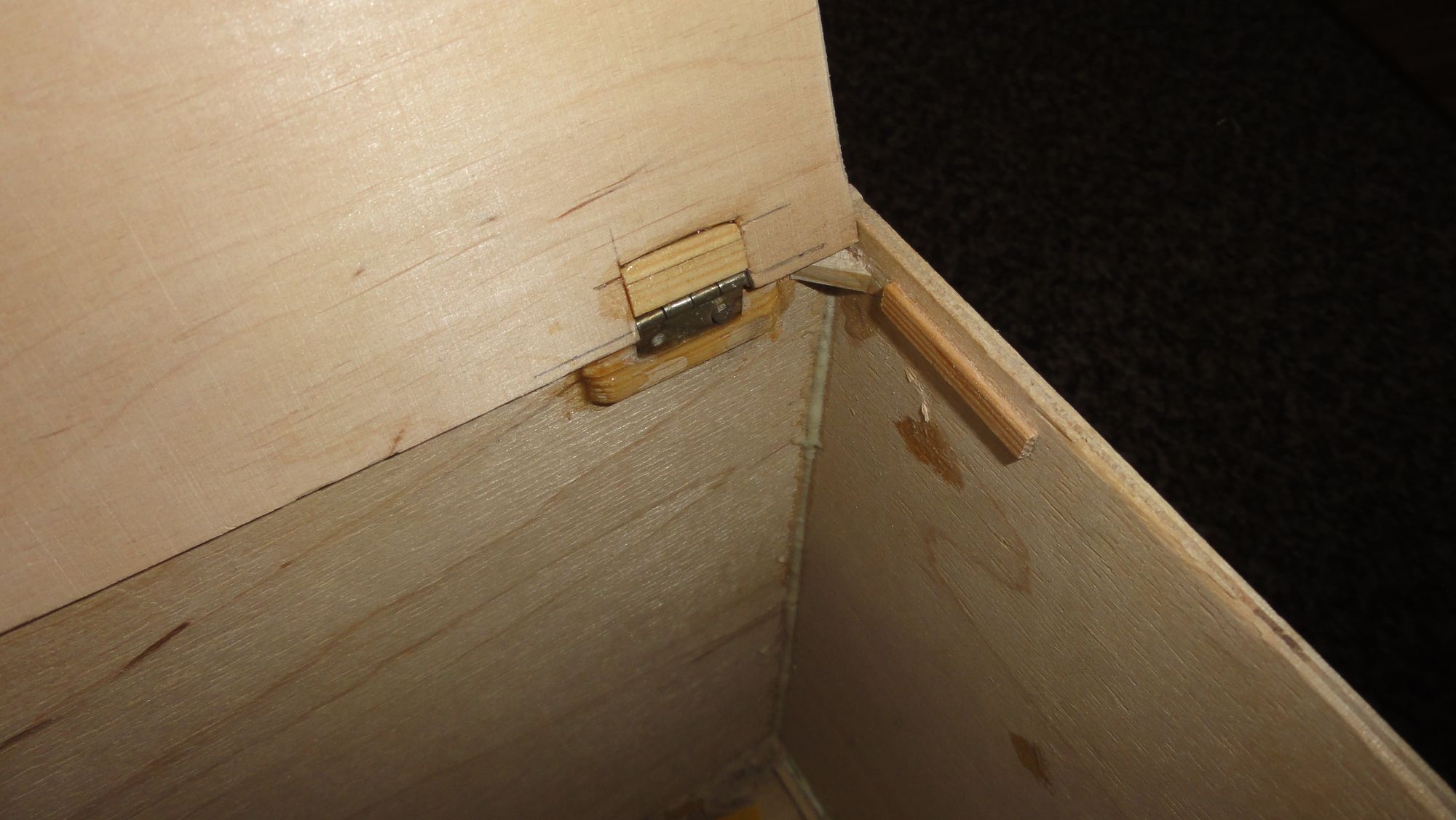

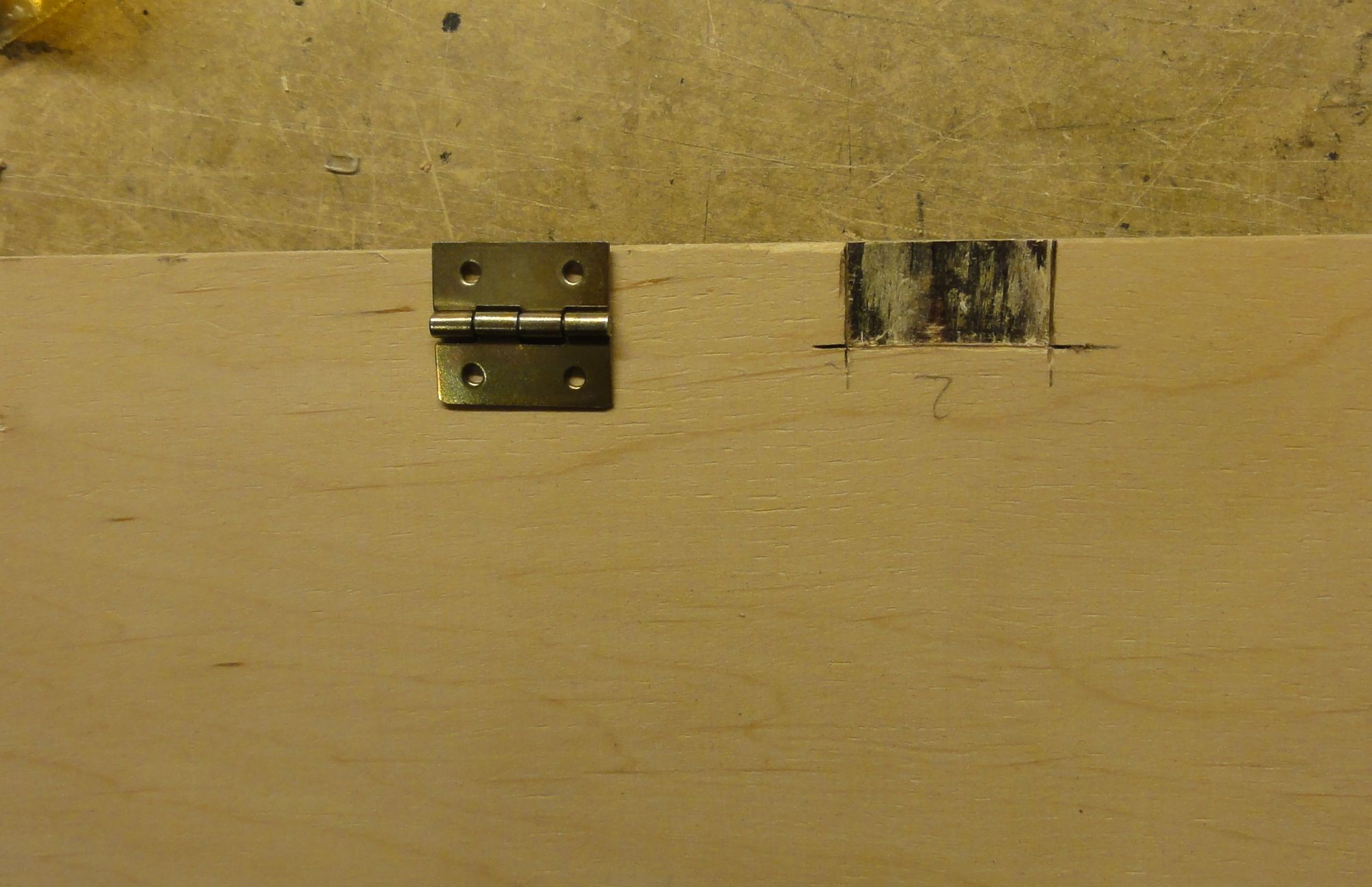

Zawiasy wpuszczone do środka - chcę aby były jak najmniej widoczne z zewnątrz. Zobaczymy czy wytrzymałość będzie wystarczająca:
Załącznik:
61.JPG [ 265.93 KiB | Przeglądany 14364 razy ]
Załącznik:
62.JPG [ 204.19 KiB | Przeglądany 14364 razy ]

Wzmocnienia w narożnikach (dodatkowo listewka ograniczająca położenie w pozycji zamkniętej):
Załącznik:
63.JPG [ 231.38 KiB | Przeglądany 14364 razy ]

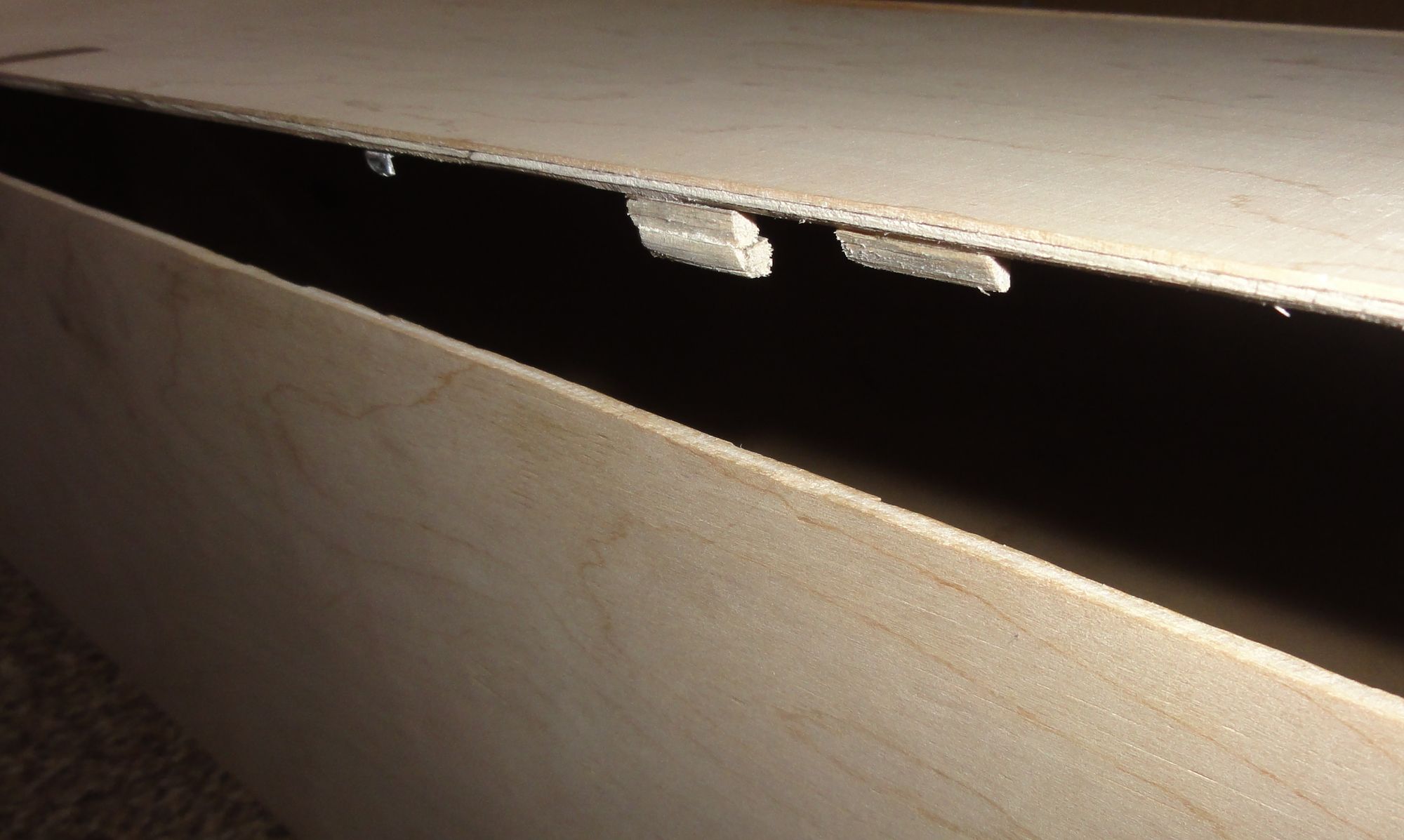

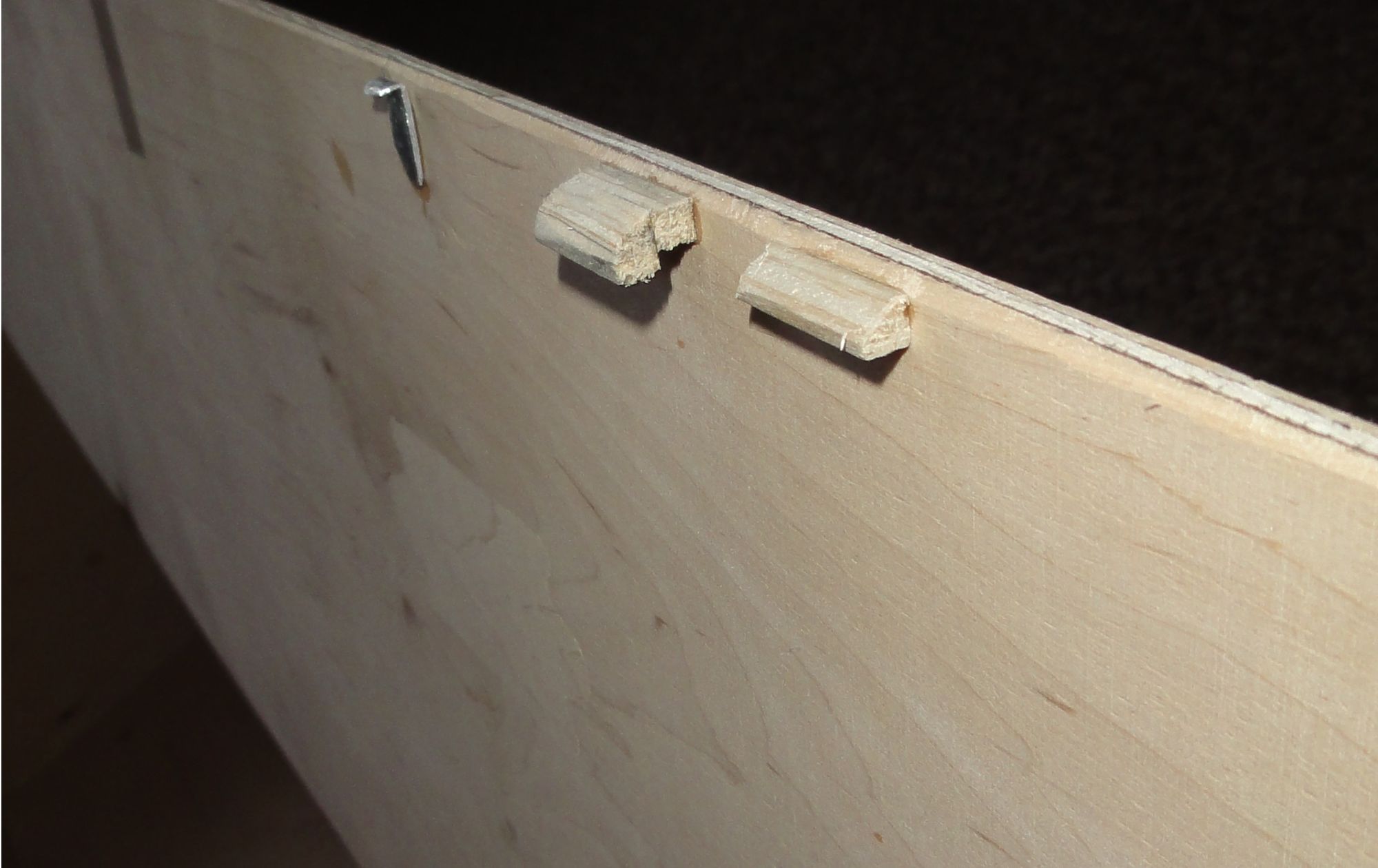

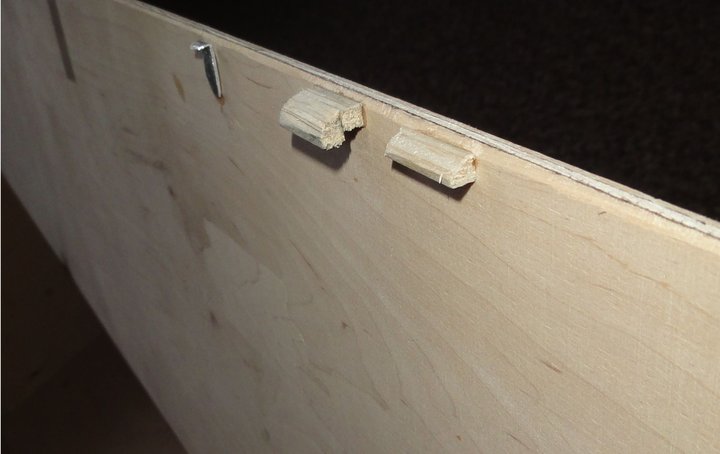

Aby zwichrowana sklejka nie przeszkadzała w zamknięciu, musiałem wkleić listewki naprowadzające. Później wkleiłem jeszcze blokady (aluminiowe) i musiałem wkleić kolejne większe listewki ;)
Załącznik:
65.JPG [ 196.98 KiB | Przeglądany 14364 razy ]
Załącznik:
66.JPG [ 203.55 KiB | Przeglądany 14364 razy ]

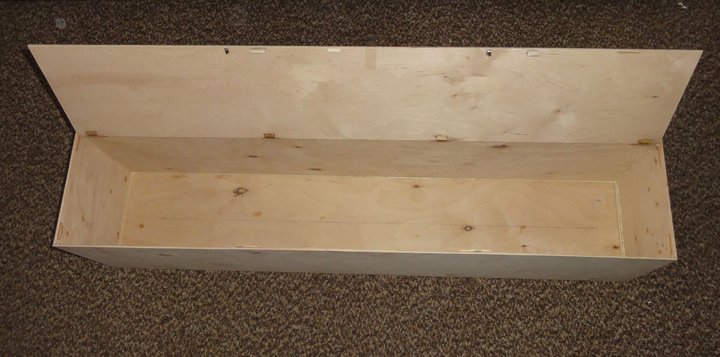

Tak obecnie skrzynia wygląda:
Załącznik:
64.JPG [ 278.14 KiB | Przeglądany 14364 razy ]

Teraz pracuję nad zamykaniem skrzyni. Prawdopodobnie będą dwa miejsca zamykające. Chcę je zrobić tak, aby były jak najmniej wystające/widoczne z zewnątrz. Jeszcze nie znalazłem satysfakcjonującego sposobu zamykania...


Na górę
 Wyświetl profil

Post: 4 kwie 2019, o 09:57
Offline
Administrator
Awatar użytkownika

Rejestracja: 19 wrz 2012, o 08:17
Posty: 1205
Lokalizacja: Wrocław
Przymiarka ładunku:
Załącznik:
67.JPG [ 566.8 KiB | Przeglądany 14274 razy ]
Załącznik:
68.JPG [ 662.06 KiB | Przeglądany 14274 razy ]

Mogłem zrobić węższą skrzynię (przynajmniej 10 jak nie 15 mm). Szerokość ustaliłem w CAD'zie w 2D na podstawie modelu i nie weryfikowałem jej już w rzeczywistości. Jednak można było...

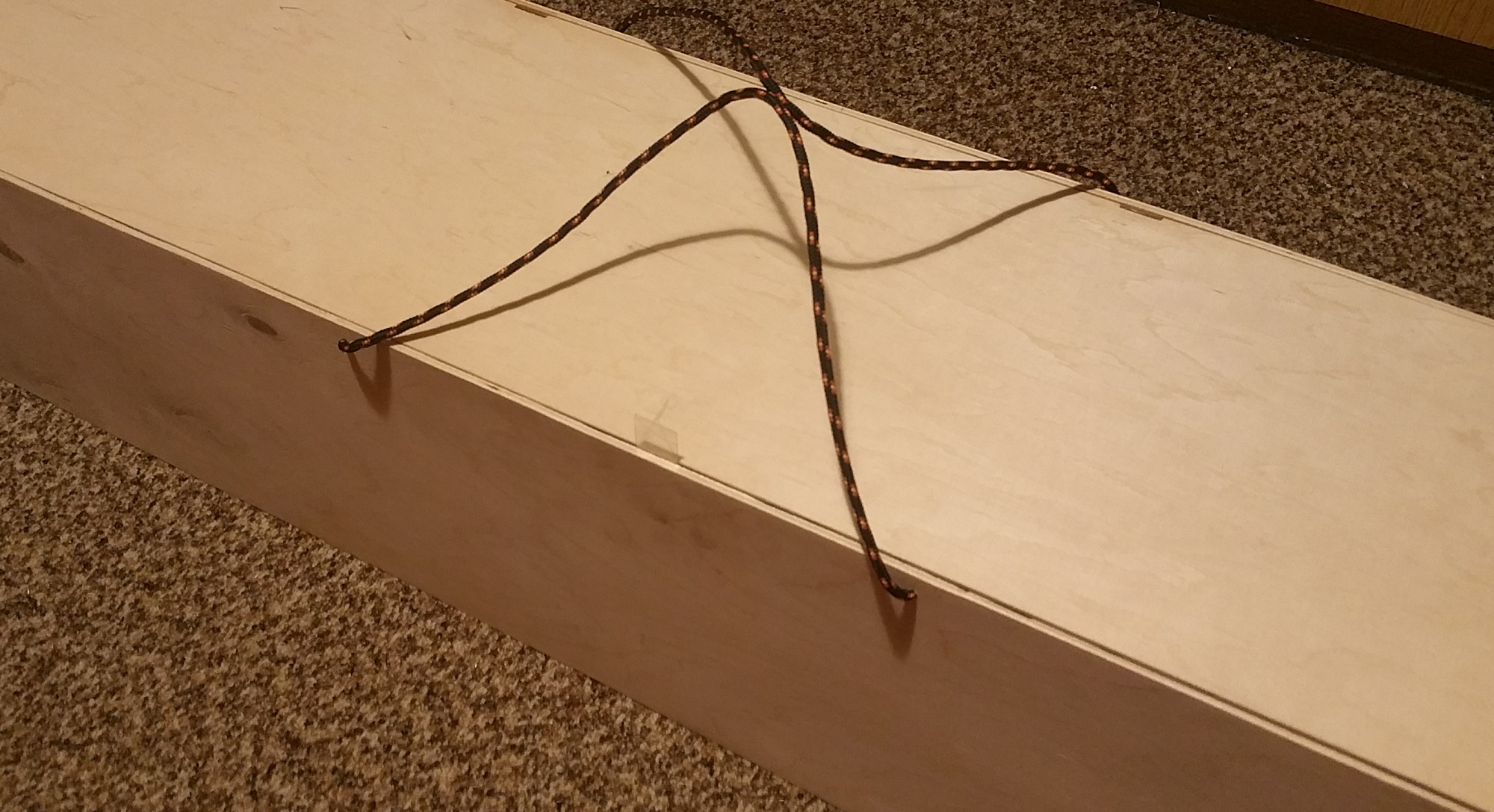

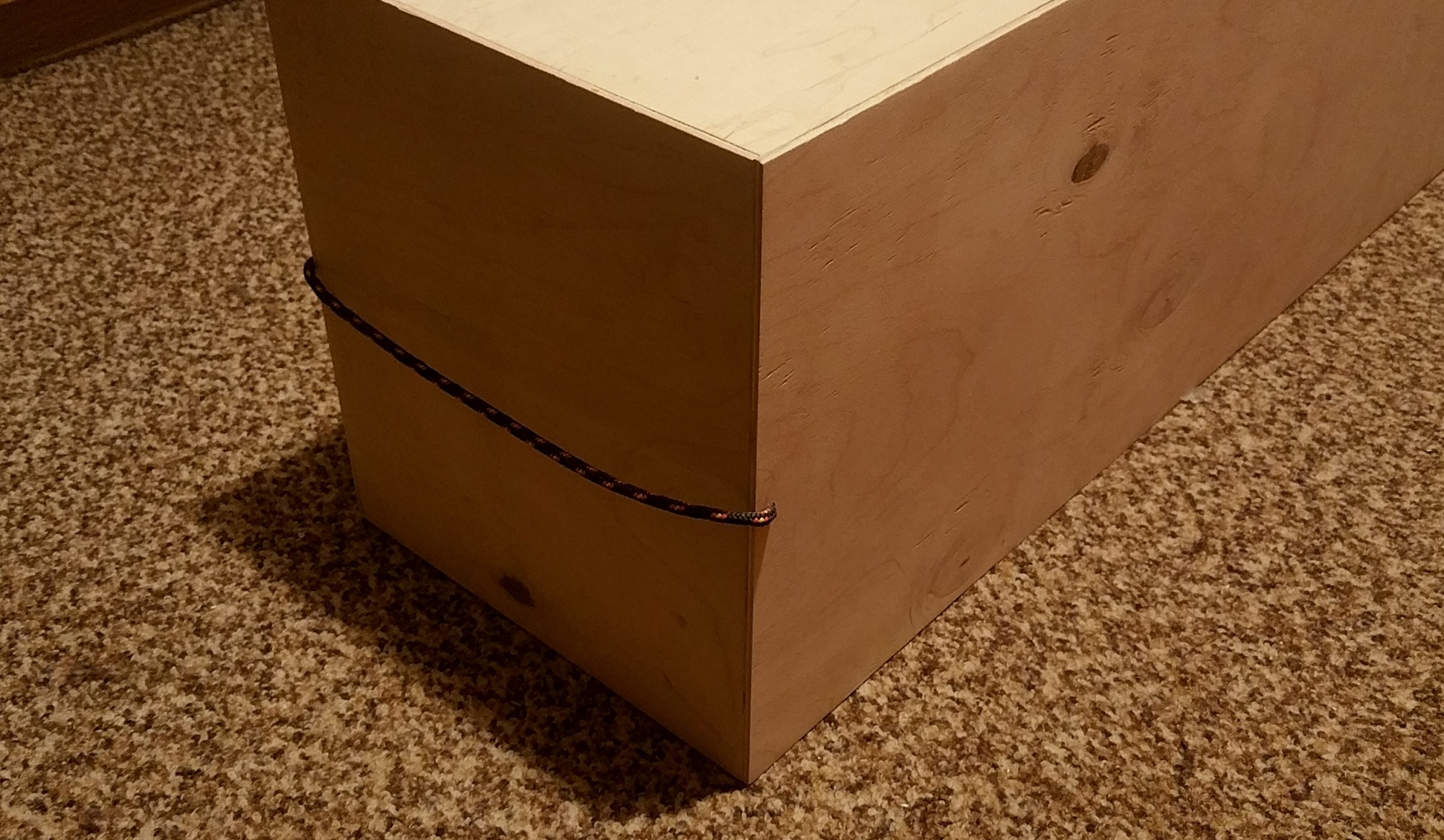

Zamocowałem uchwyt do transportu pionowego (tymczasowy):
Załącznik:
69.jpg [ 704.67 KiB | Przeglądany 14274 razy ]

Oraz uchwyty do transportu poziomego:
Załącznik:
70.jpg [ 568.17 KiB | Przeglądany 14274 razy ]

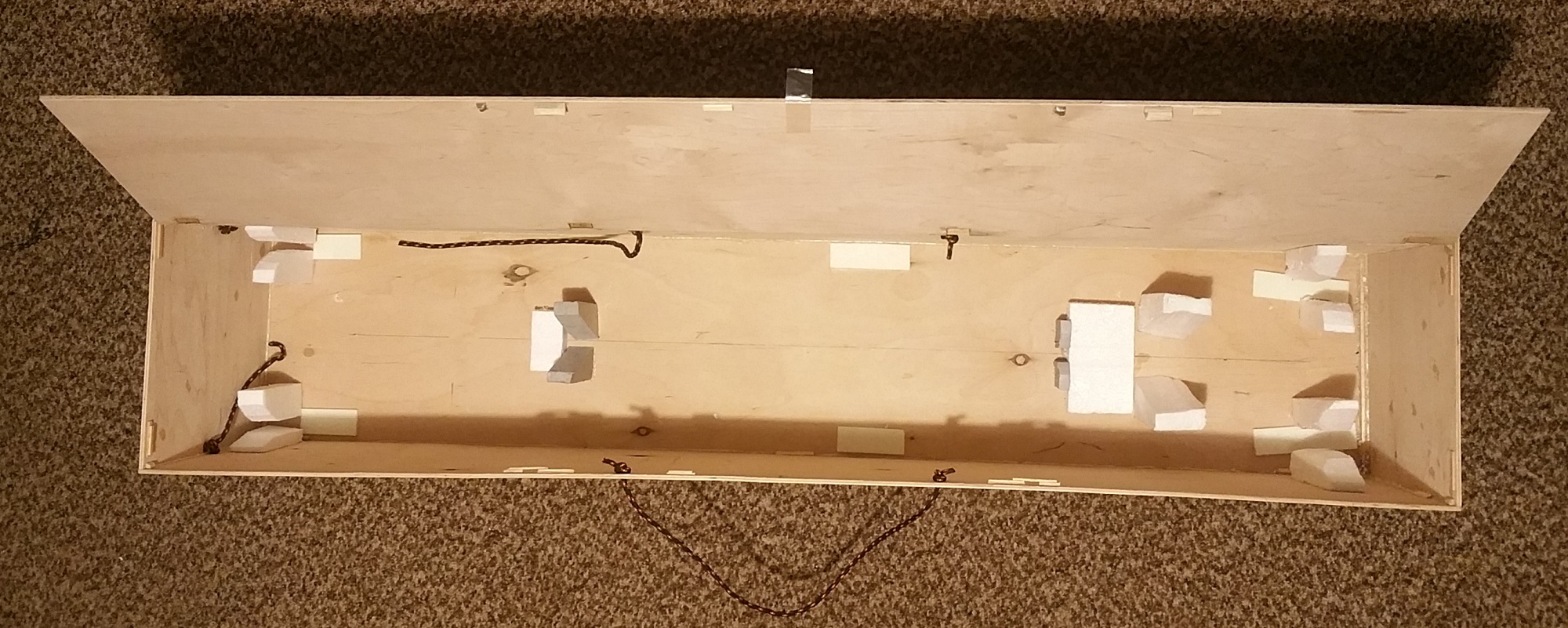

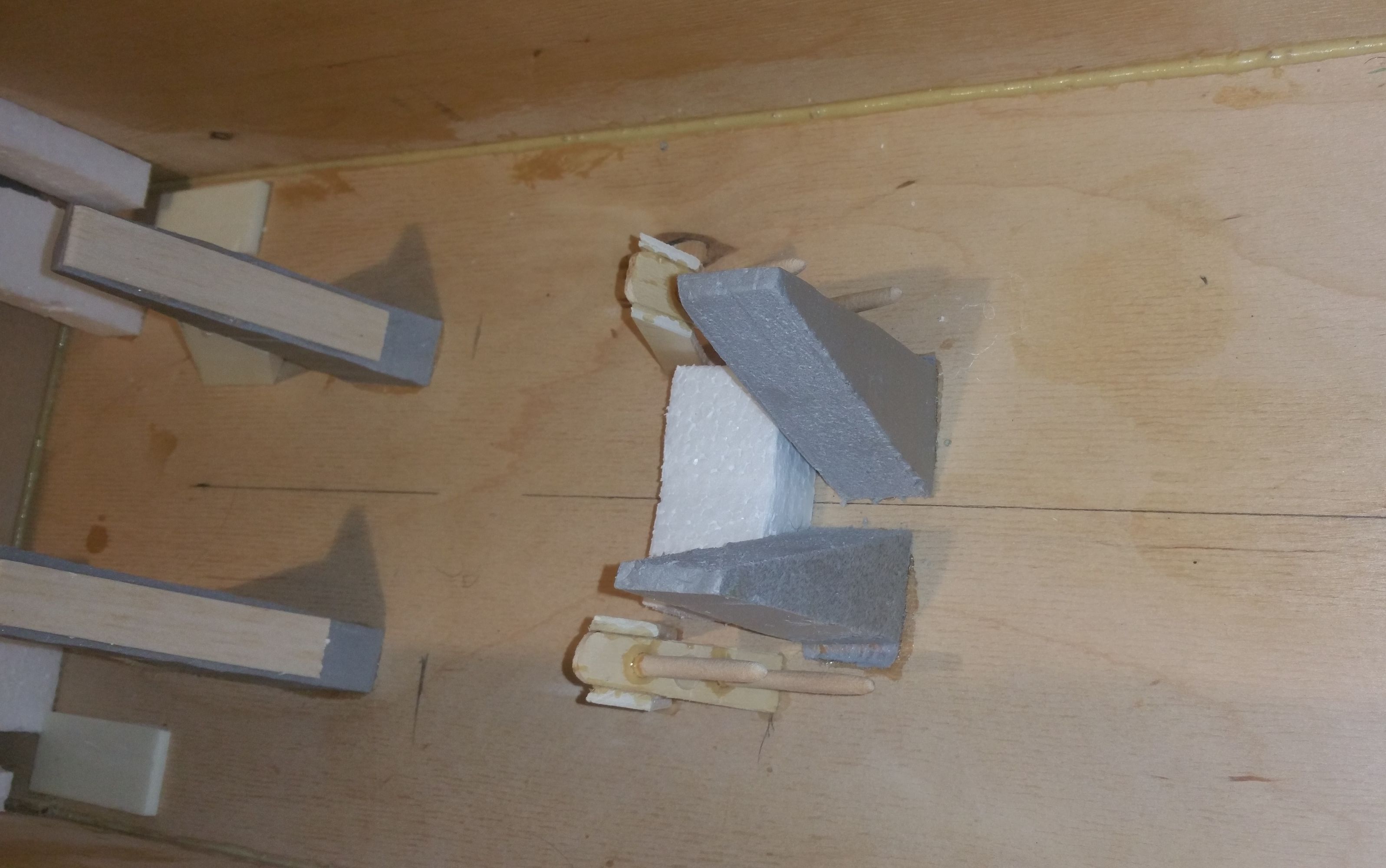

Wkleiłem elementy ustalające na kadłub i skrzydła:
Załącznik:
71.jpg [ 526.11 KiB | Przeglądany 14274 razy ]

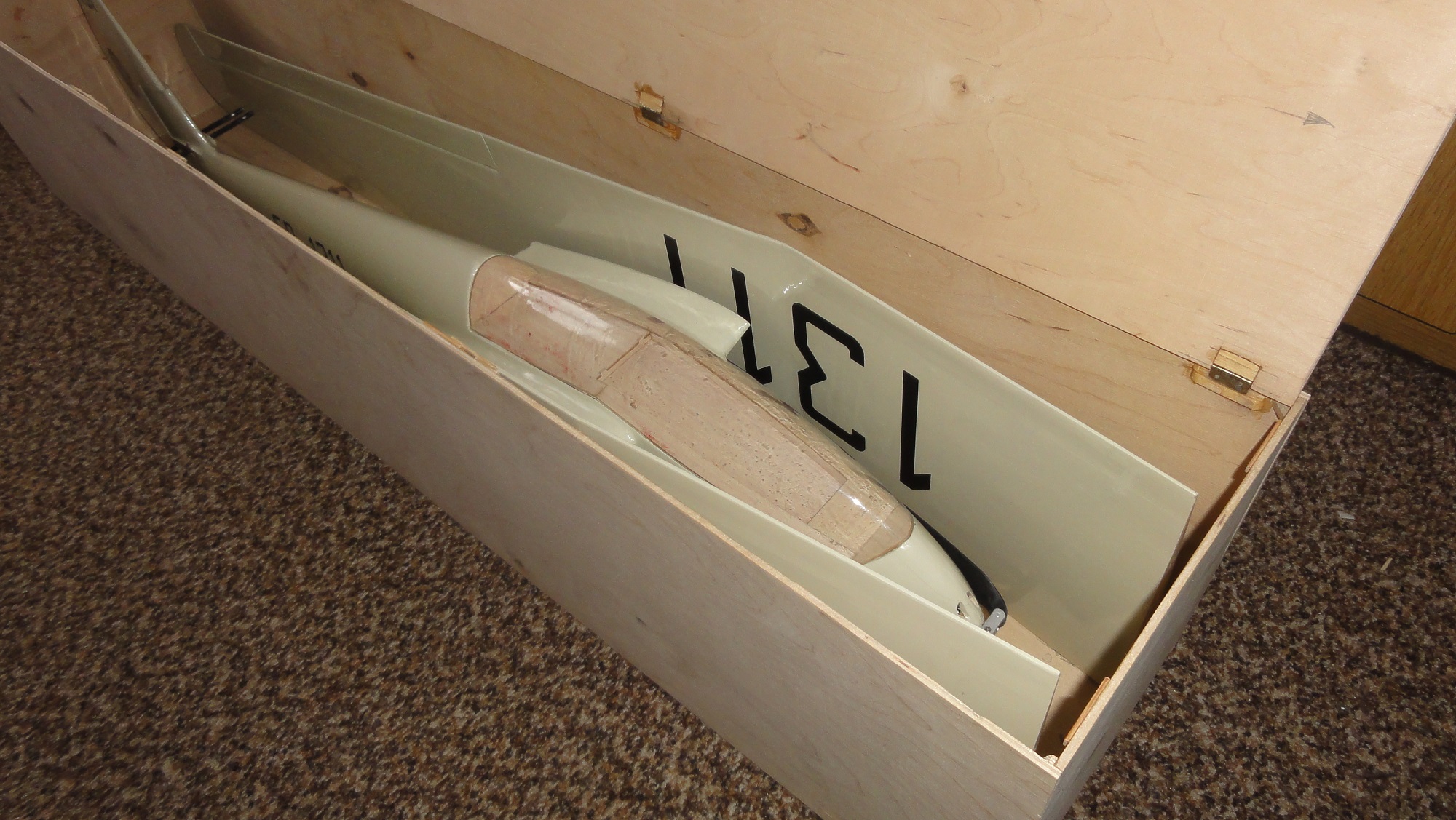

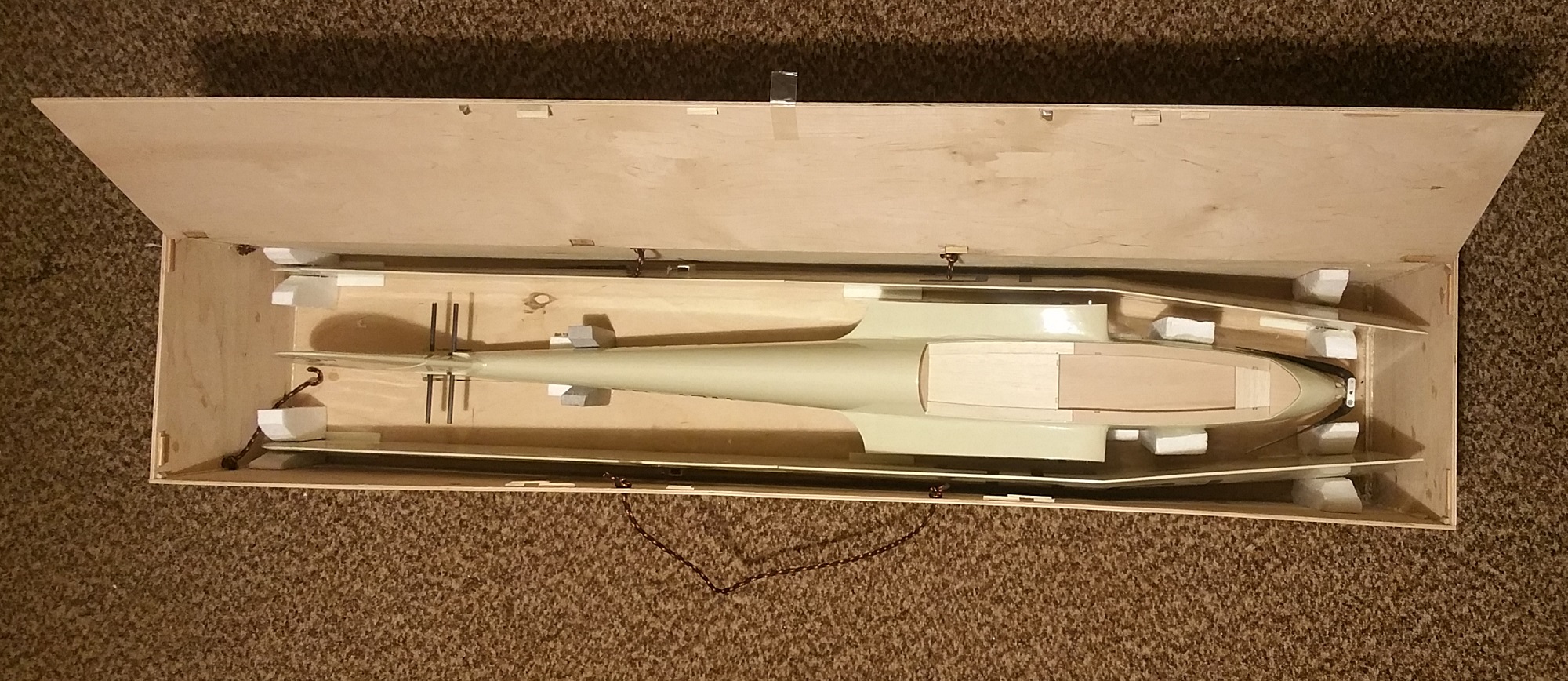

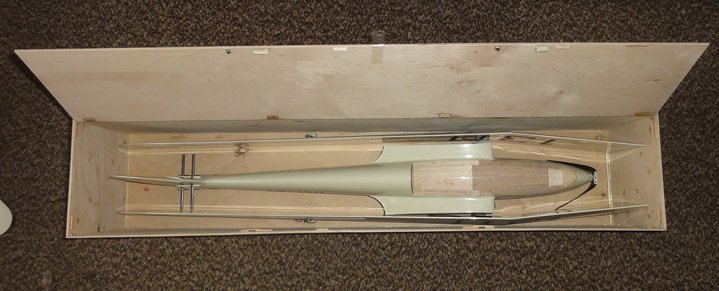

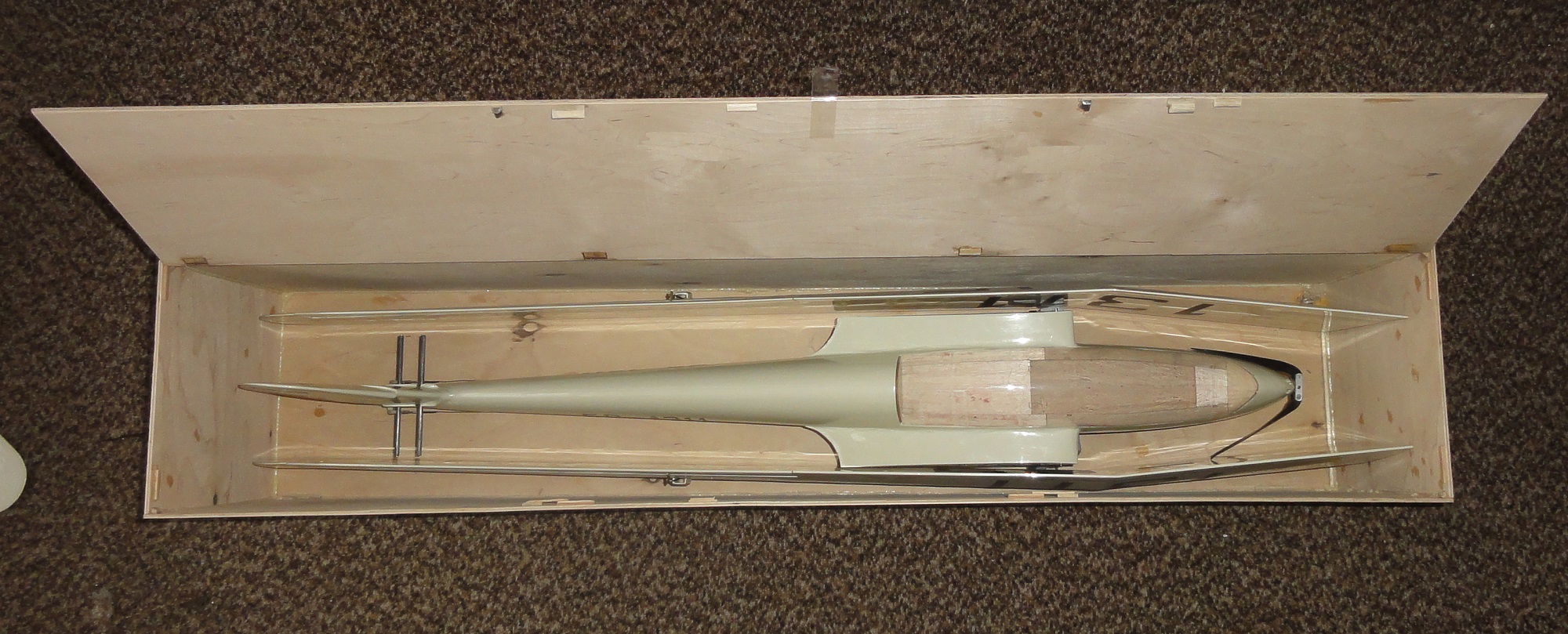

A tak wygląda pozycja w skrzyni:
Załącznik:
72.jpg [ 626.71 KiB | Przeglądany 14274 razy ]


Na górę
 Wyświetl profil

Post: 13 maja 2019, o 18:51
Offline
Administrator
Awatar użytkownika

Rejestracja: 19 wrz 2012, o 08:17
Posty: 1205
Lokalizacja: Wrocław

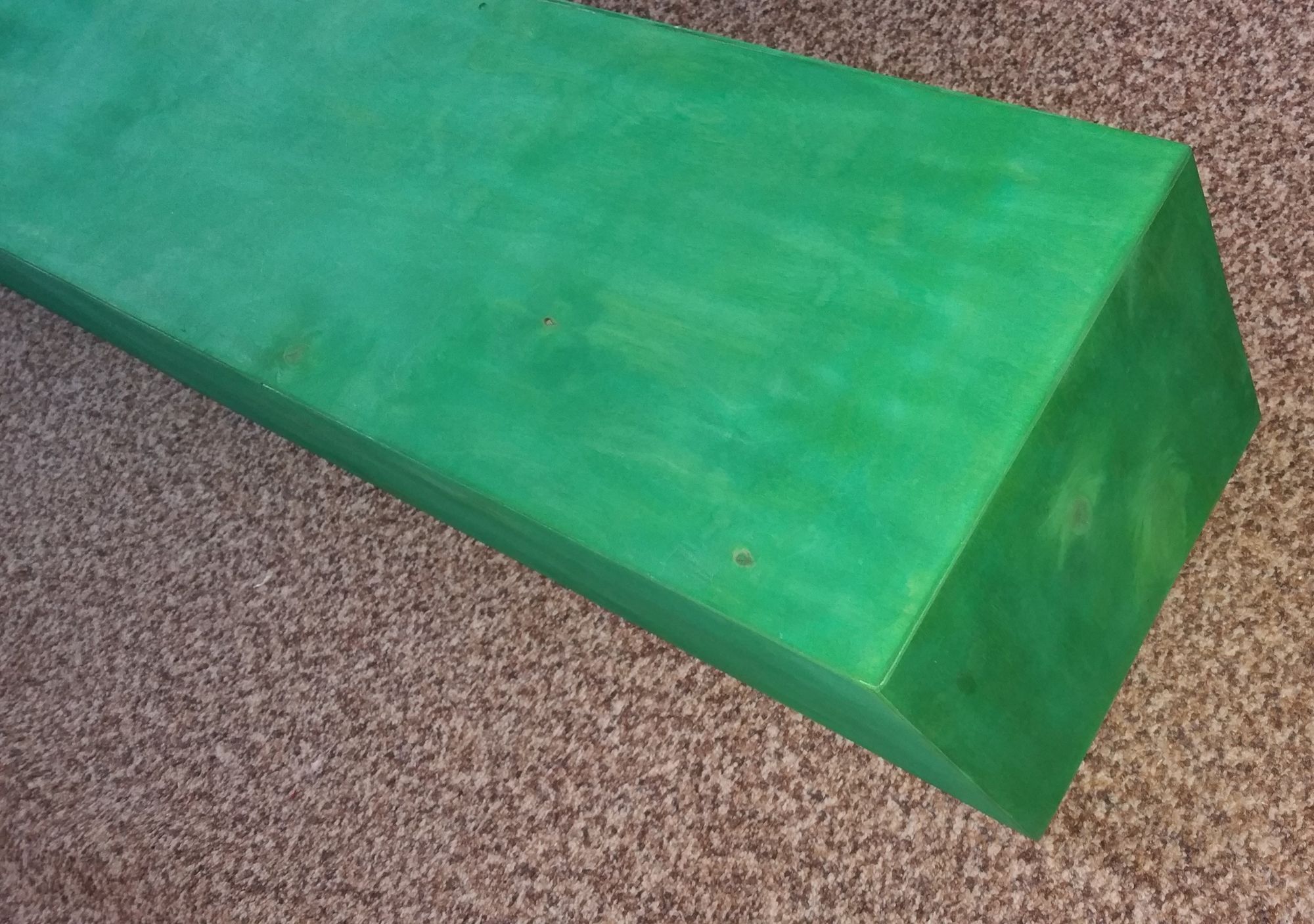

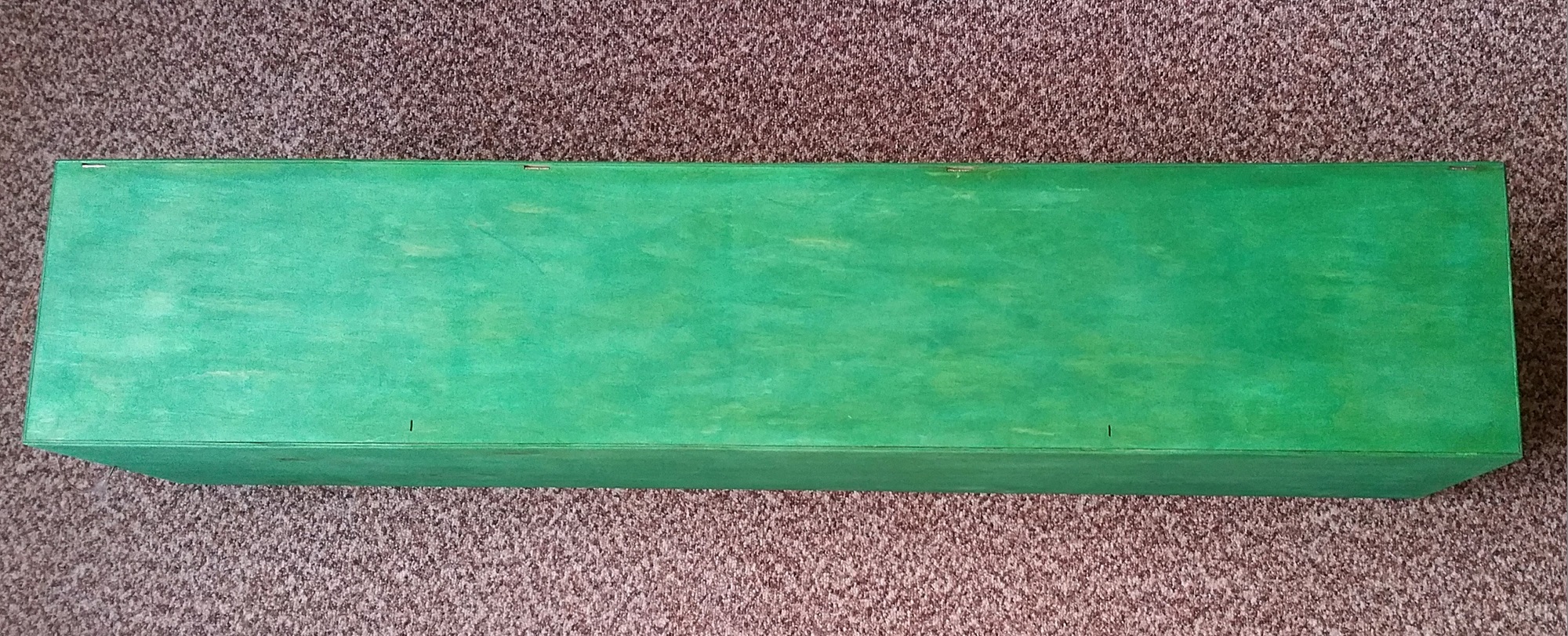

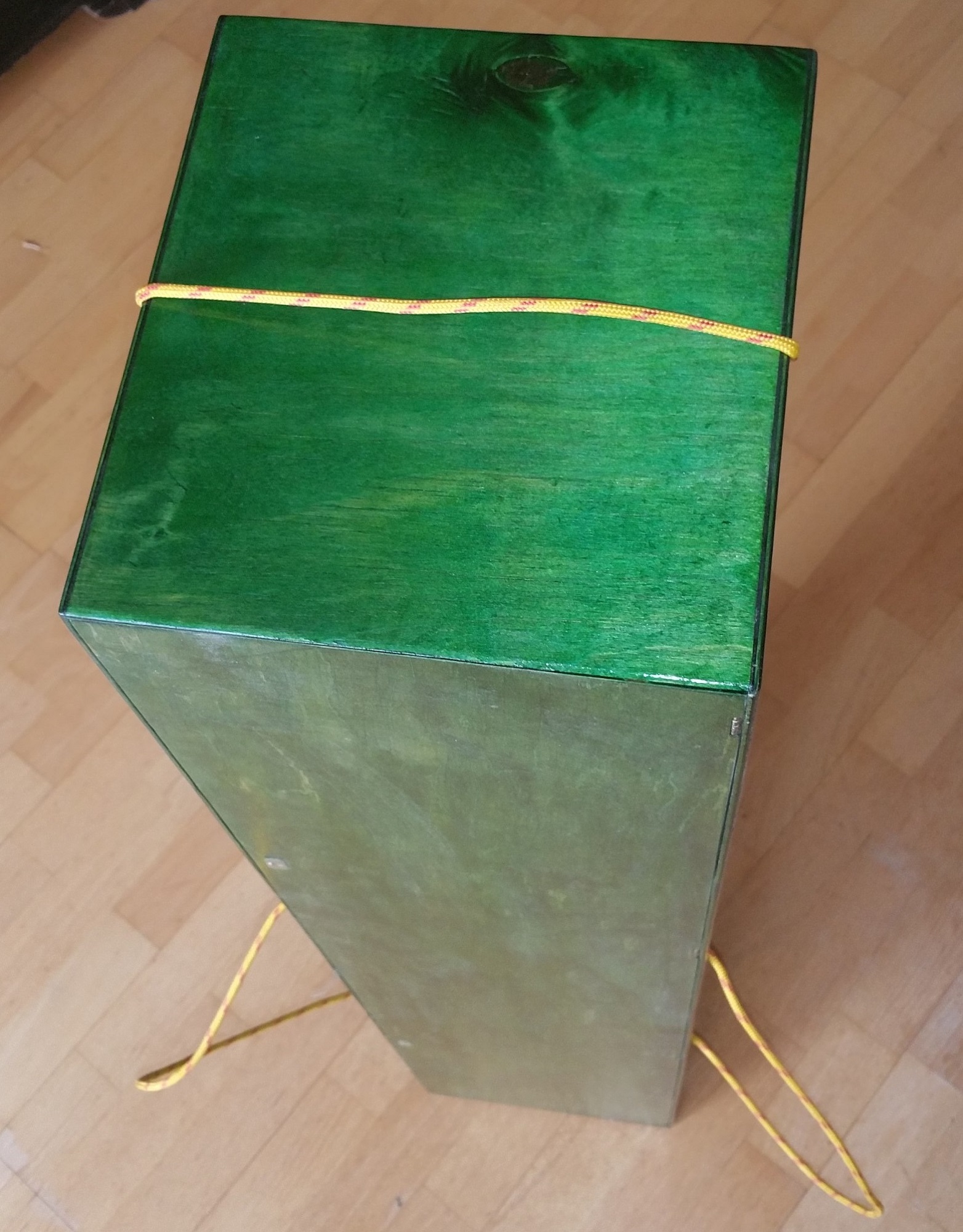

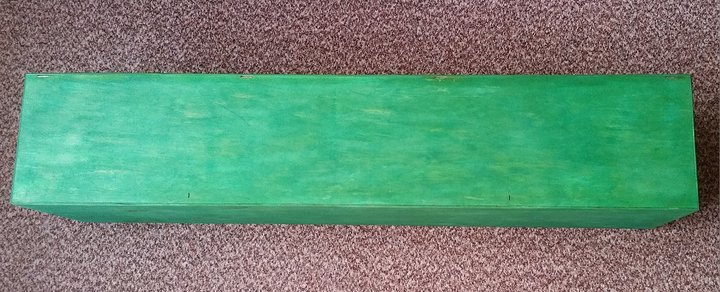

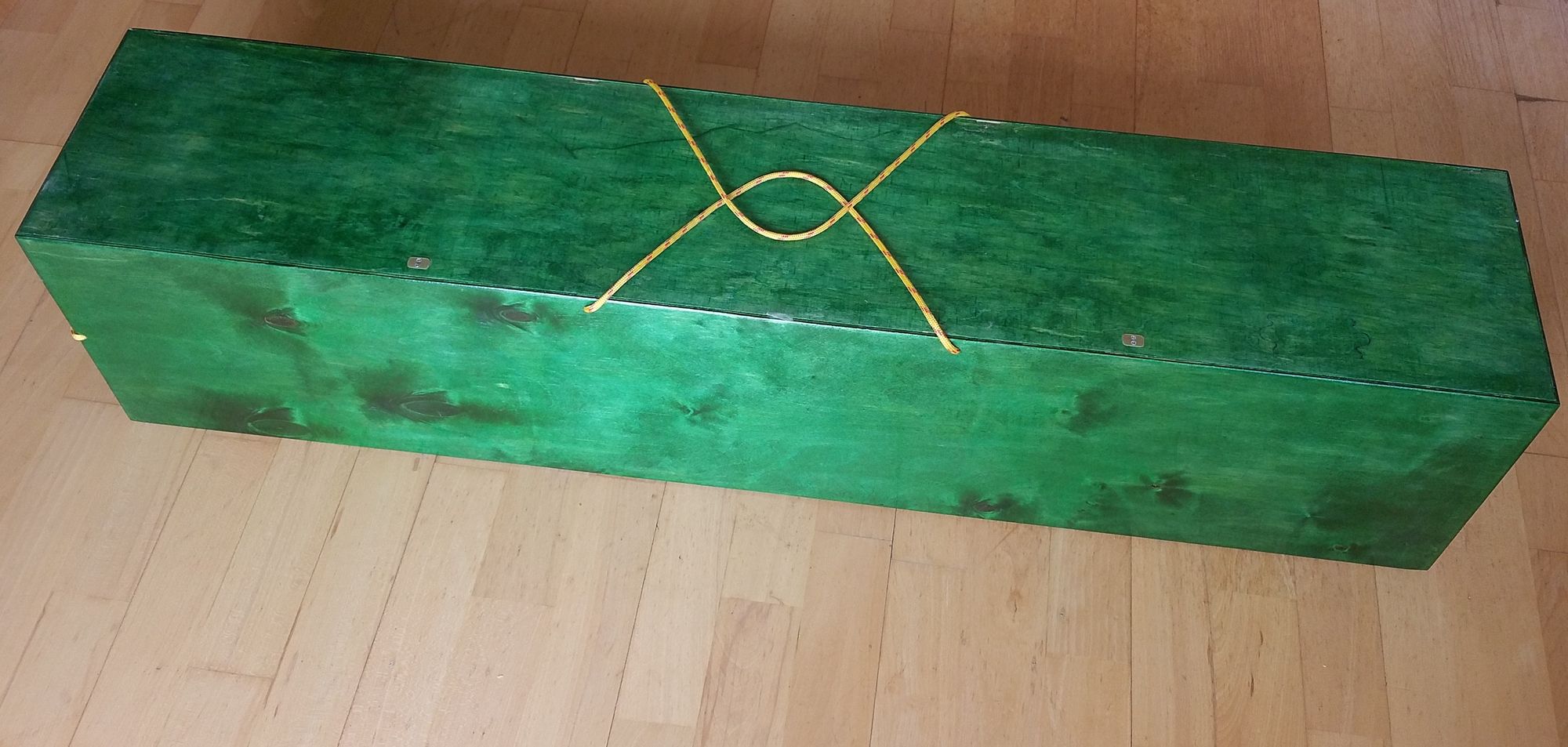

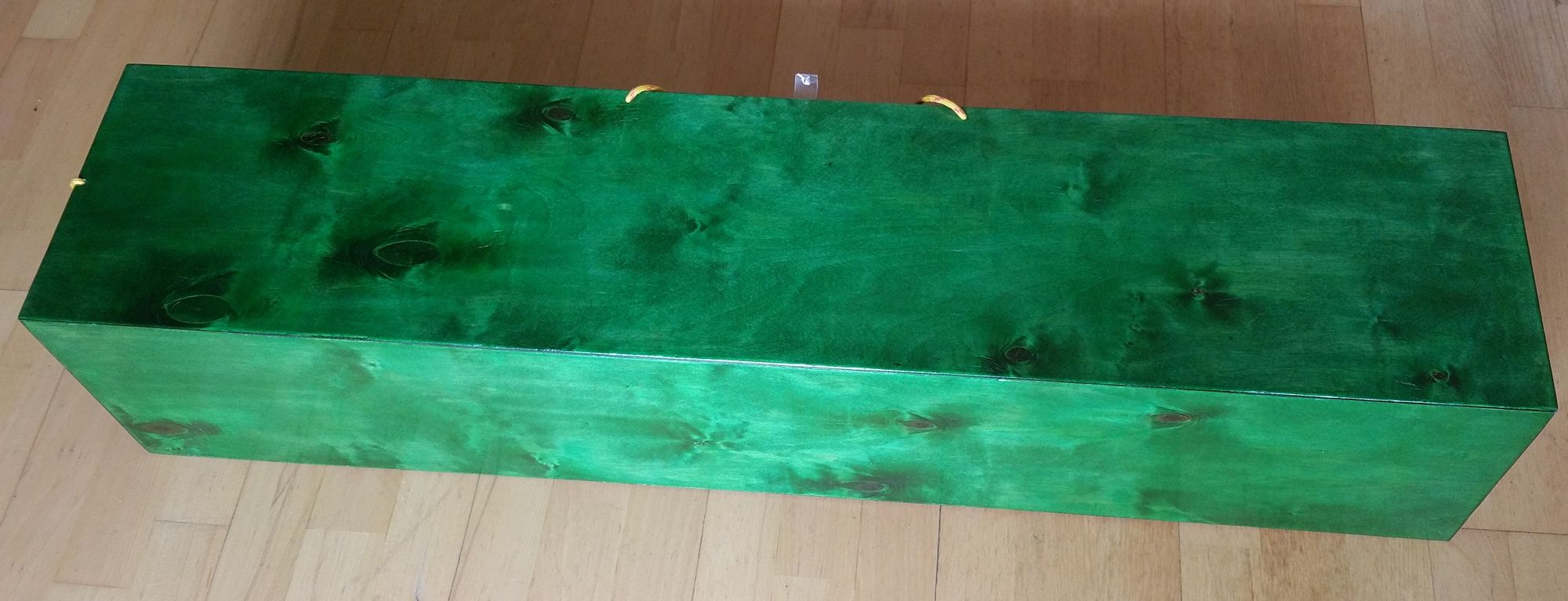

Pomalowałem pudło bejcą:
Załącznik:
73.jpg [ 835.59 KiB | Przeglądany 14101 razy ]
Załącznik:
74.jpg [ 419.48 KiB | Przeglądany 14101 razy ]

I oczywiście zapomniałem że sklejka bardzo wichruje się pod wpływem wilgoci :oops: Jak było wszystko spasowane tak pudło "potańczyło" zdrowo :| Koniecznym okazało lekkie zwilżanie sklejki, kontrowanie oraz finalnie wklejenie dwóch płaskowników aby wyrównać sklejkowe wieko.
Jako lakier nawierzchniowy zastosowałem lakier na bazie żywic poliuretanowych (pozostał po zabezpieczaniu drewnianych elementów na zewnątrz). Niby ładnie pokrył ale śmierdzi już trzeci tydzień! :o Następnym razem zwykły akryl do wnętrz...


Załączniki:
74a.jpg [ 688.11 KiB | Przeglądany 14101 razy ]
75.jpg [ 258.84 KiB | Przeglądany 14101 razy ]
76.jpg [ 193.88 KiB | Przeglądany 14101 razy ]
77.jpg [ 182.46 KiB | Przeglądany 14101 razy ]
Na górę
 Wyświetl profil

Post: 2 cze 2019, o 09:43
Offline
Administrator
Awatar użytkownika

Rejestracja: 19 wrz 2012, o 08:17
Posty: 1205
Lokalizacja: Wrocław

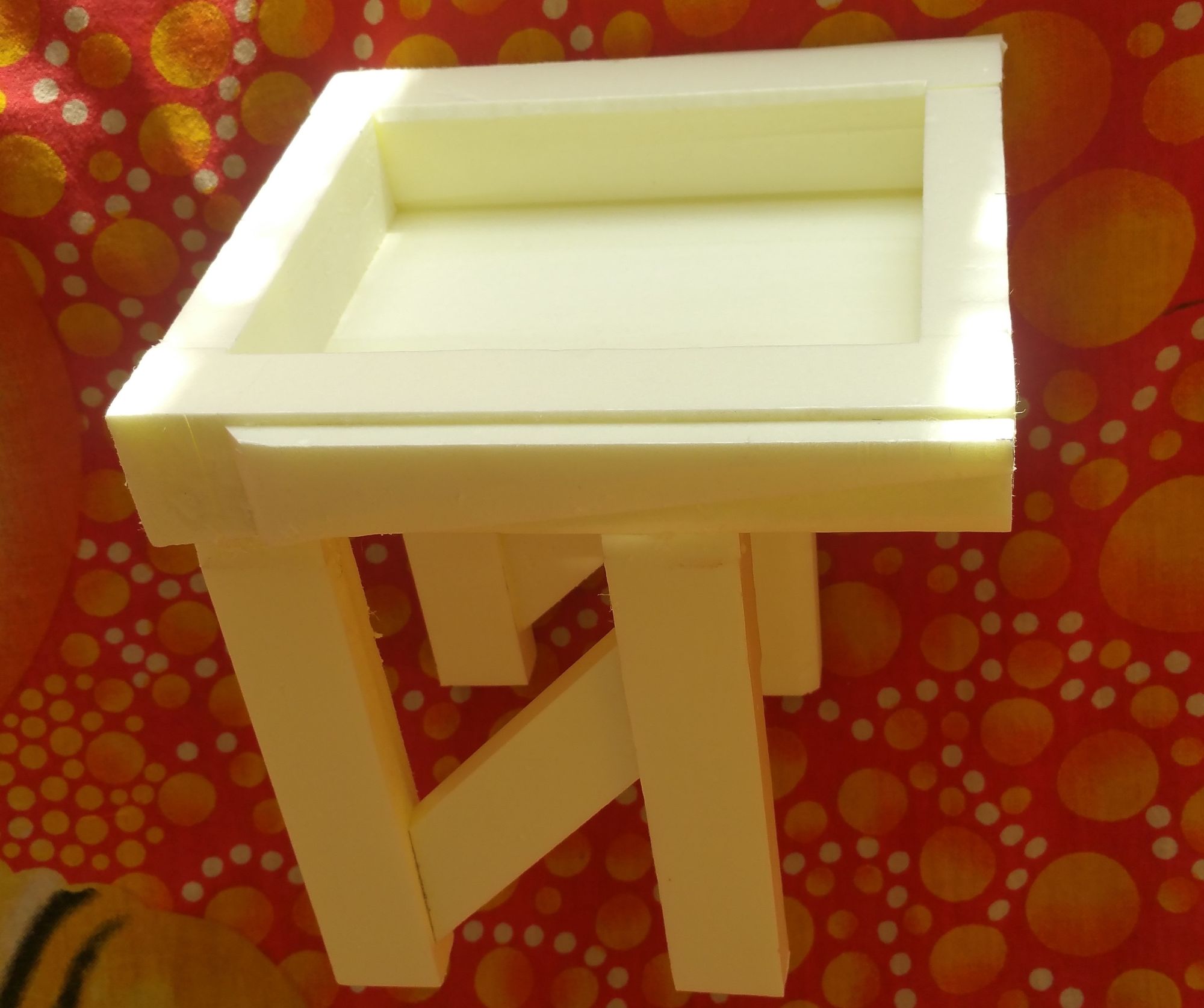

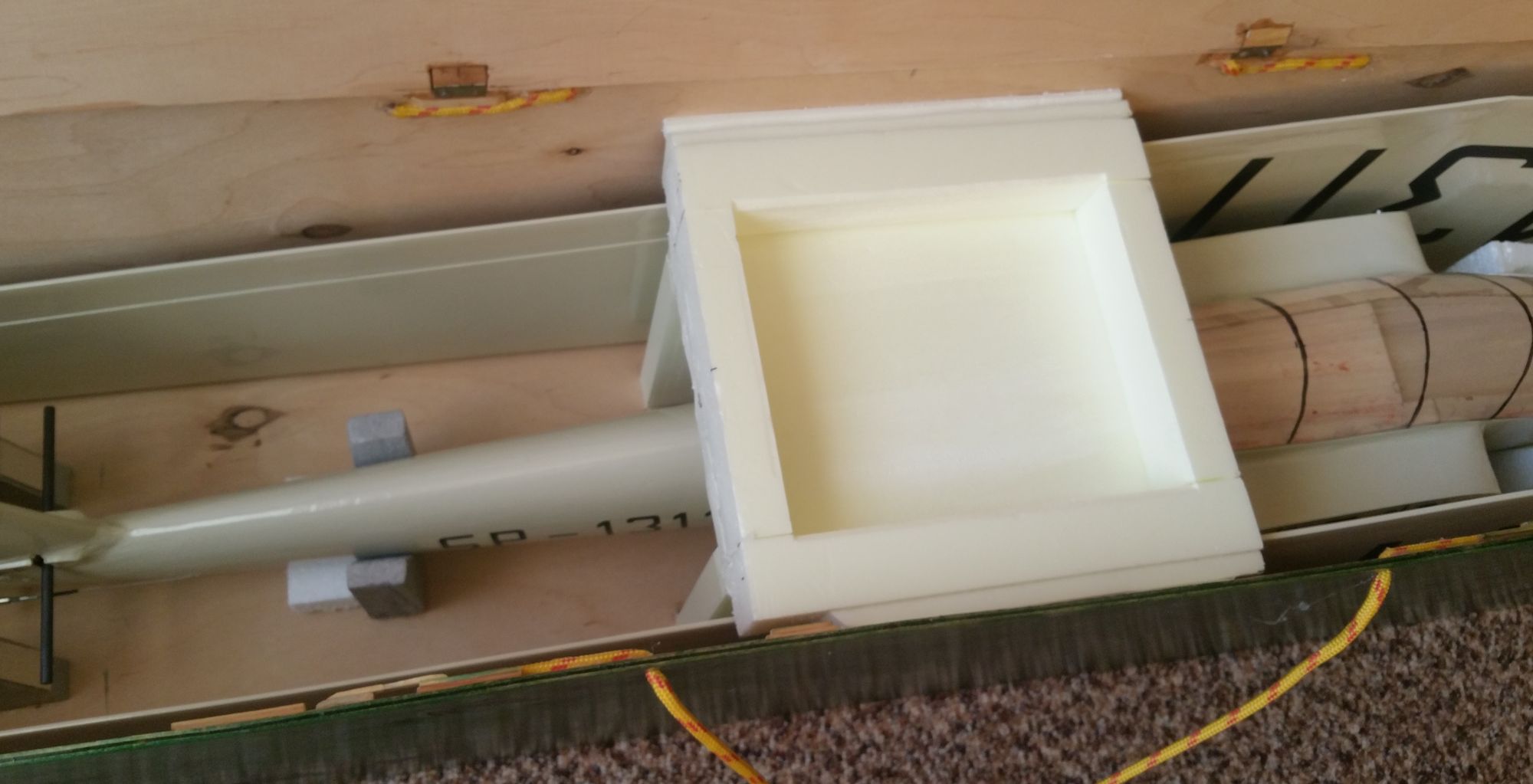

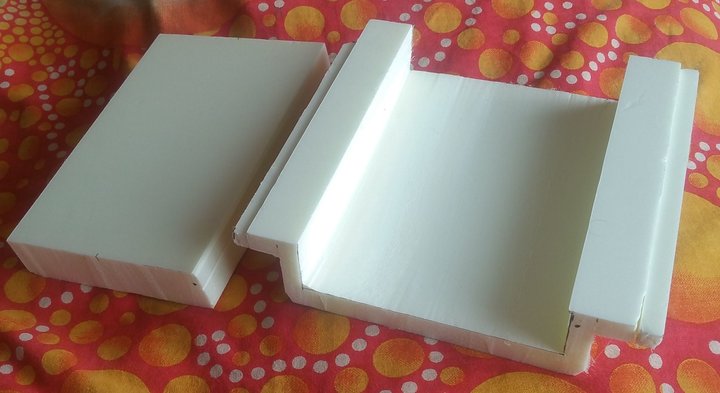

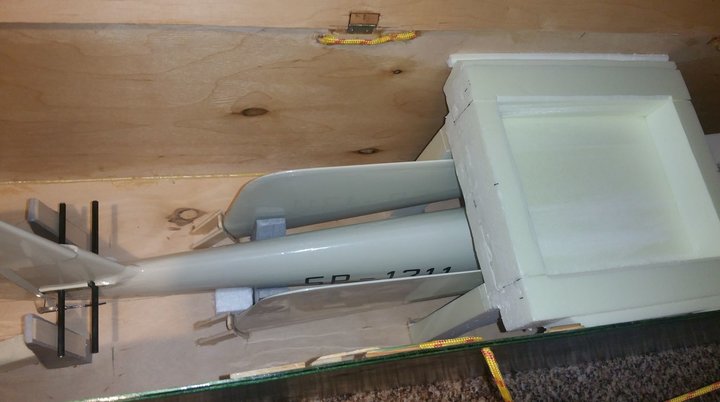

Ze styroduru zrobiłem pojemnik na akumulatory:
Załącznik:
78.jpg [ 214.08 KiB | Przeglądany 13963 razy ]
Załącznik:
79.jpg [ 205.85 KiB | Przeglądany 13963 razy ]
Załącznik:
80.jpg [ 157.27 KiB | Przeglądany 13963 razy ]

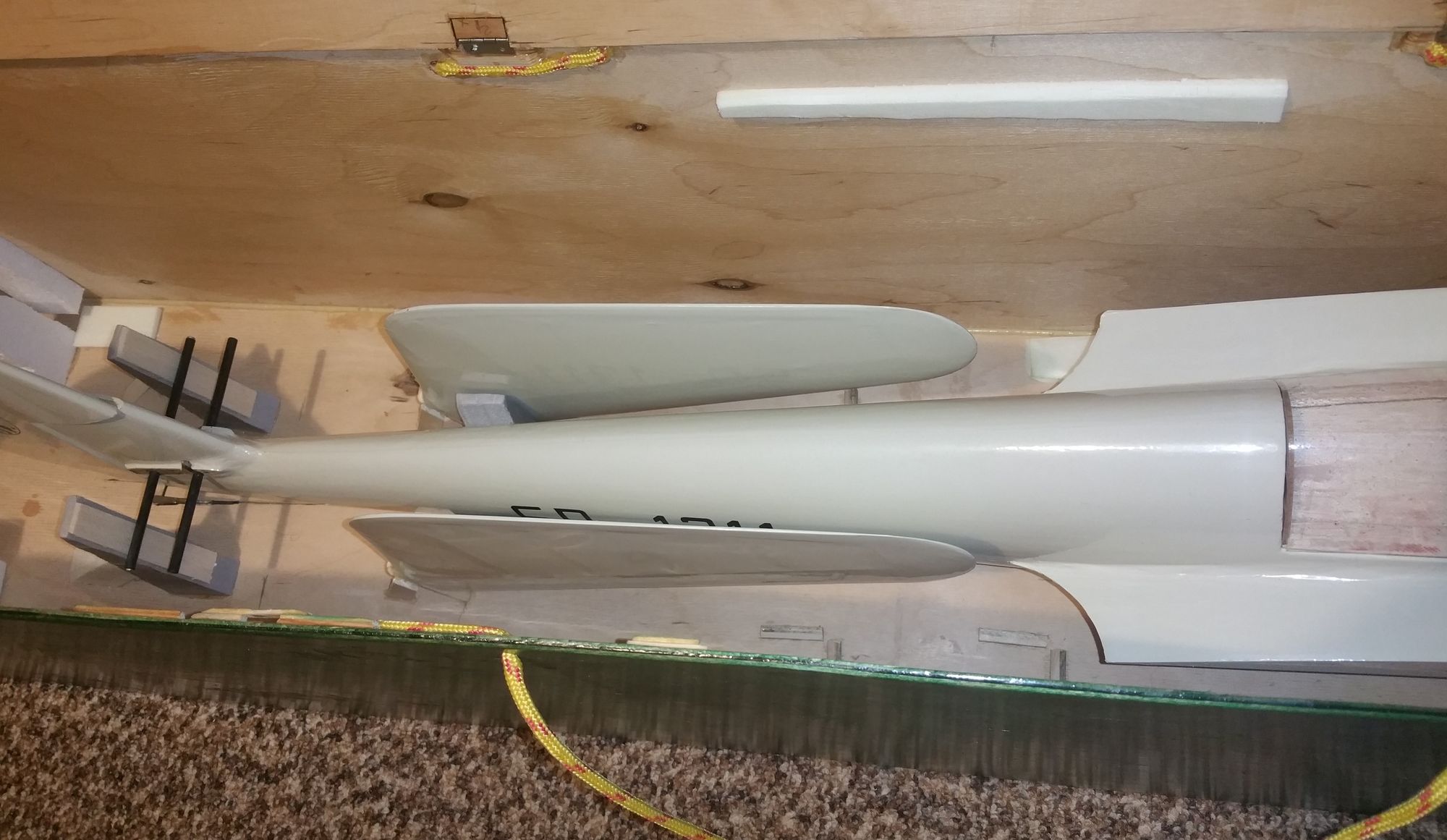

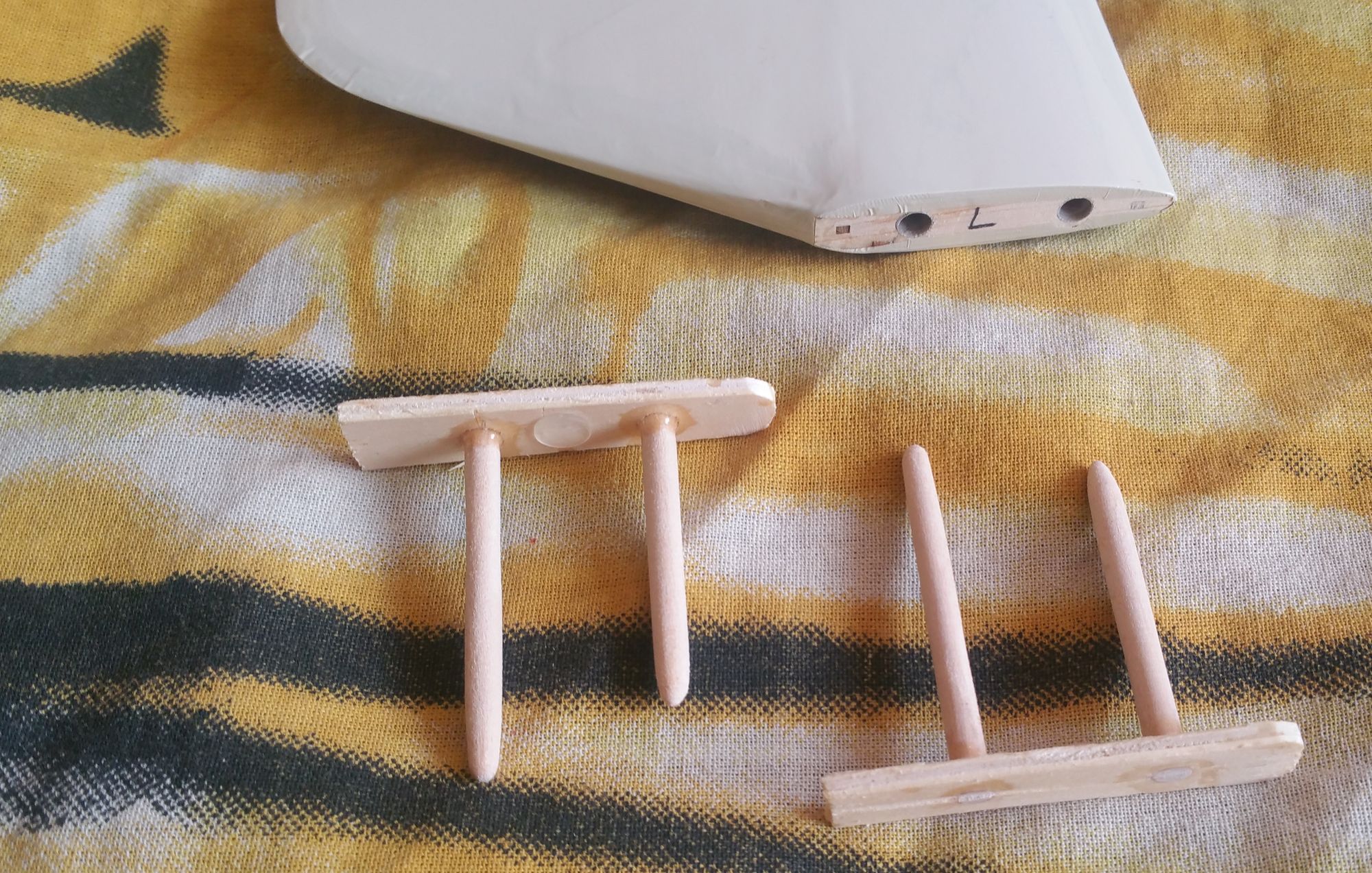

Stateczniki mocowane na kołkach ustalających, równolegle do kadłuba:
Załącznik:
81.jpg [ 559.99 KiB | Przeglądany 13963 razy ]
Załącznik:
82.jpg [ 518.7 KiB | Przeglądany 13963 razy ]
Załącznik:
83.jpg [ 246.74 KiB | Przeglądany 13963 razy ]
Załącznik:
84.jpg [ 183.92 KiB | Przeglądany 13963 razy ]


PS. Pudło nadal śmierdzi lakierem :o :shock: :|


Na górę
 Wyświetl profil

Post: 19 sie 2019, o 12:31
Offline
Administrator
Awatar użytkownika

Rejestracja: 19 wrz 2012, o 08:17
Posty: 1205
Lokalizacja: Wrocław
Po spędzeniu kilku tygodni na słońcu na balkonie - lakier na wieku wyblaknął :twisted: :twisted: :twisted: Gdy zauważyłem zmianę koloru, schowałem do cienia ale wydawało mi się, że nadal kolor nadal zmieniał się :twisted: :twisted: :twisted: A do tego nadal lekko czuć zapach lakieru jachtowego - nie polecam. Paradoksem jest, że zastosowałem ten lakier aby był odporny na warunki atmosferyczne ... No nic, zapewne w zimie ściągnę lakier bezbarwny, zabejcuję i raz jeszcze pomaluję. Ale będzie gimnastyka aby uzyskać podobny odcień :evil: :twisted: :evil:

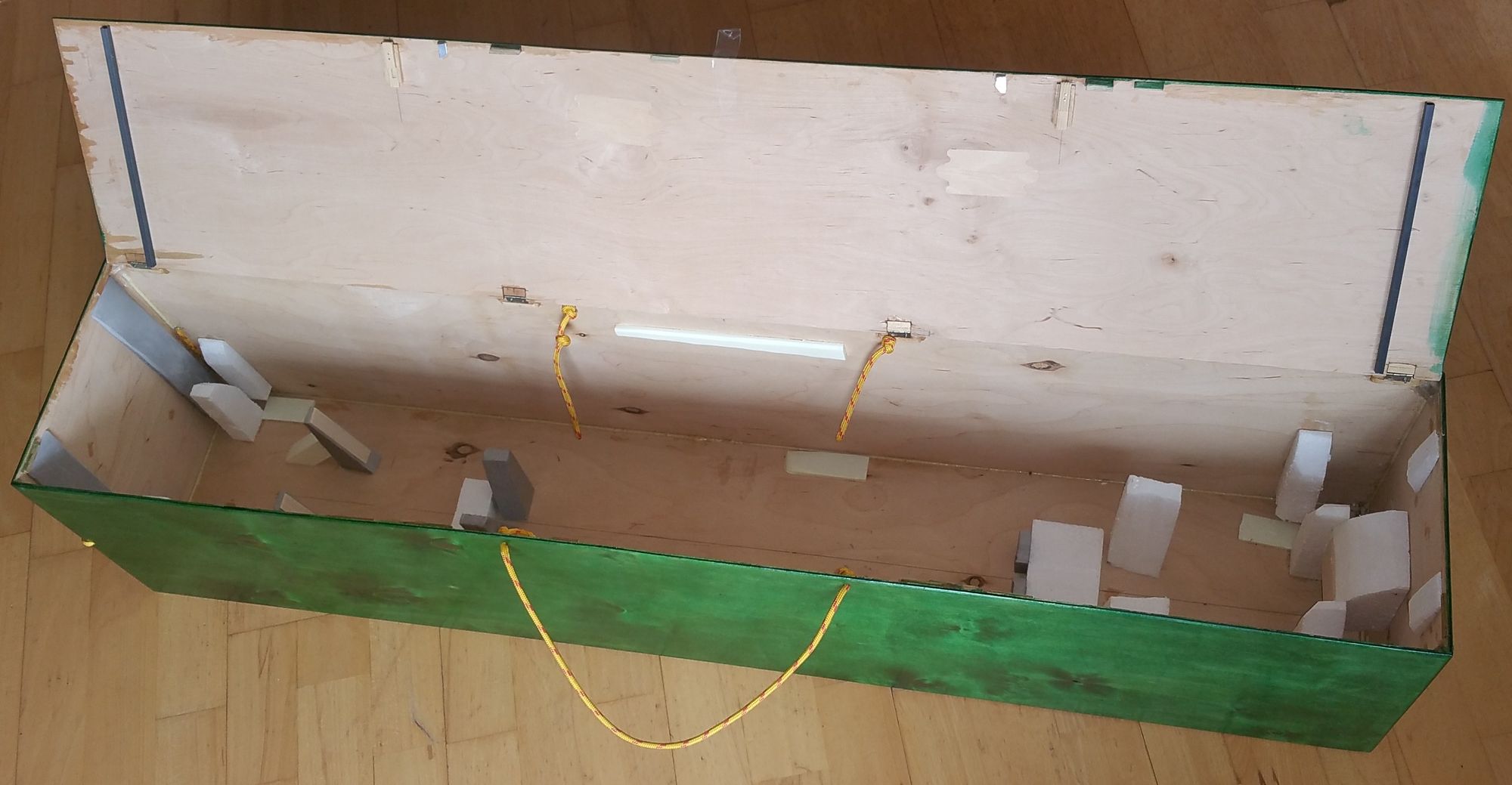

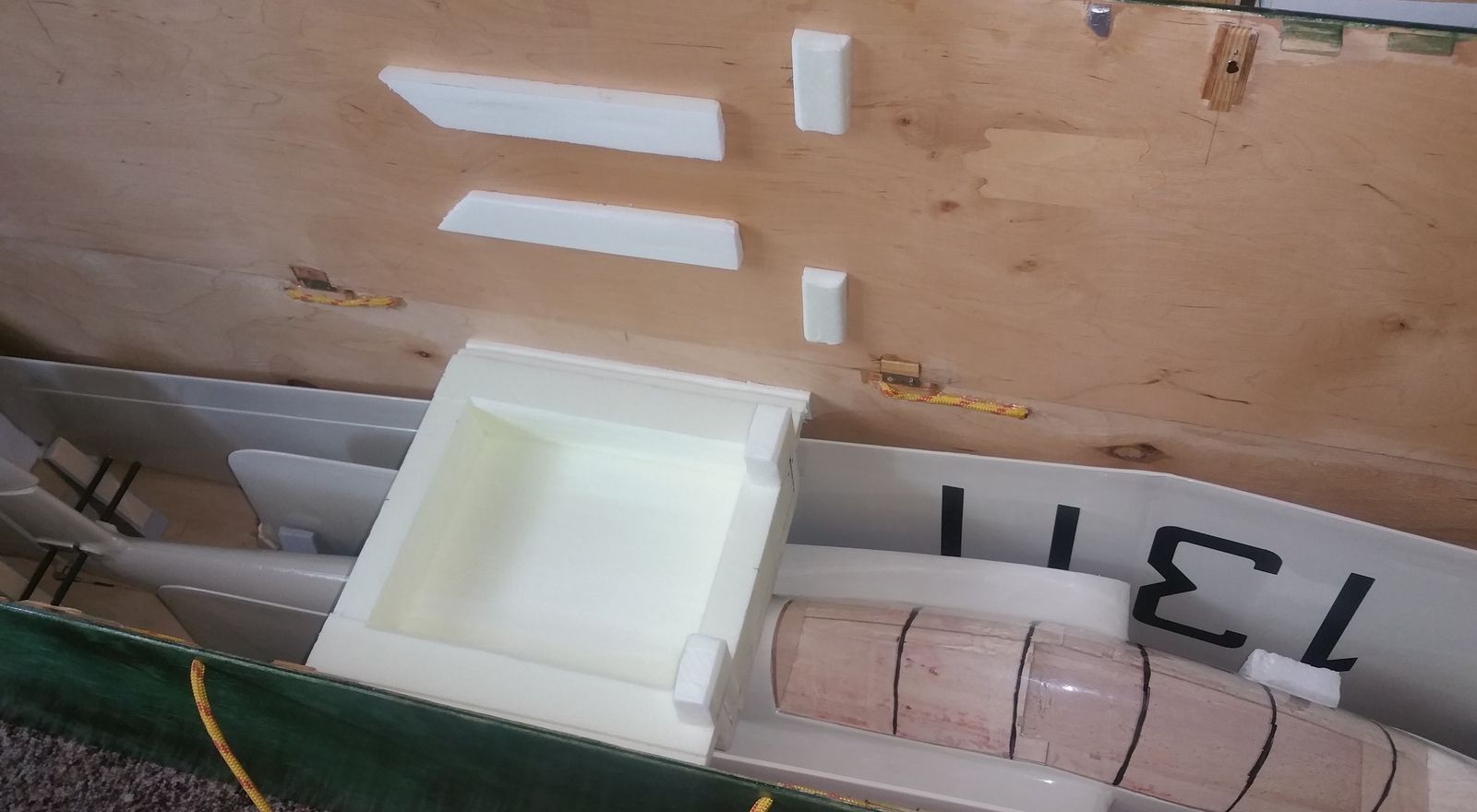

Wkleiłem elementy dystansowe, aby podstawa i akumulatory nie przemieszczały się gdy pudło jest w pozycji pionowej:
Załącznik:
85.jpg [ 123.3 KiB | Przeglądany 13292 razy ]

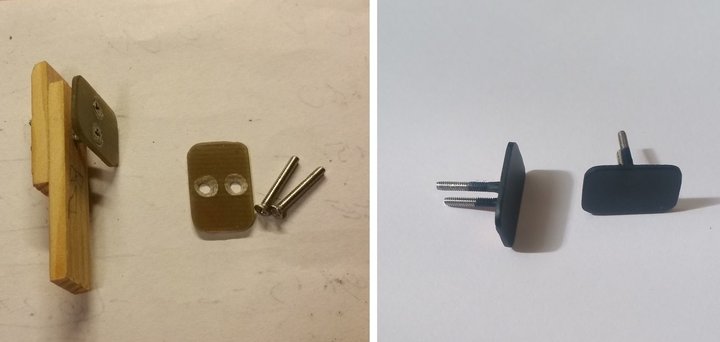

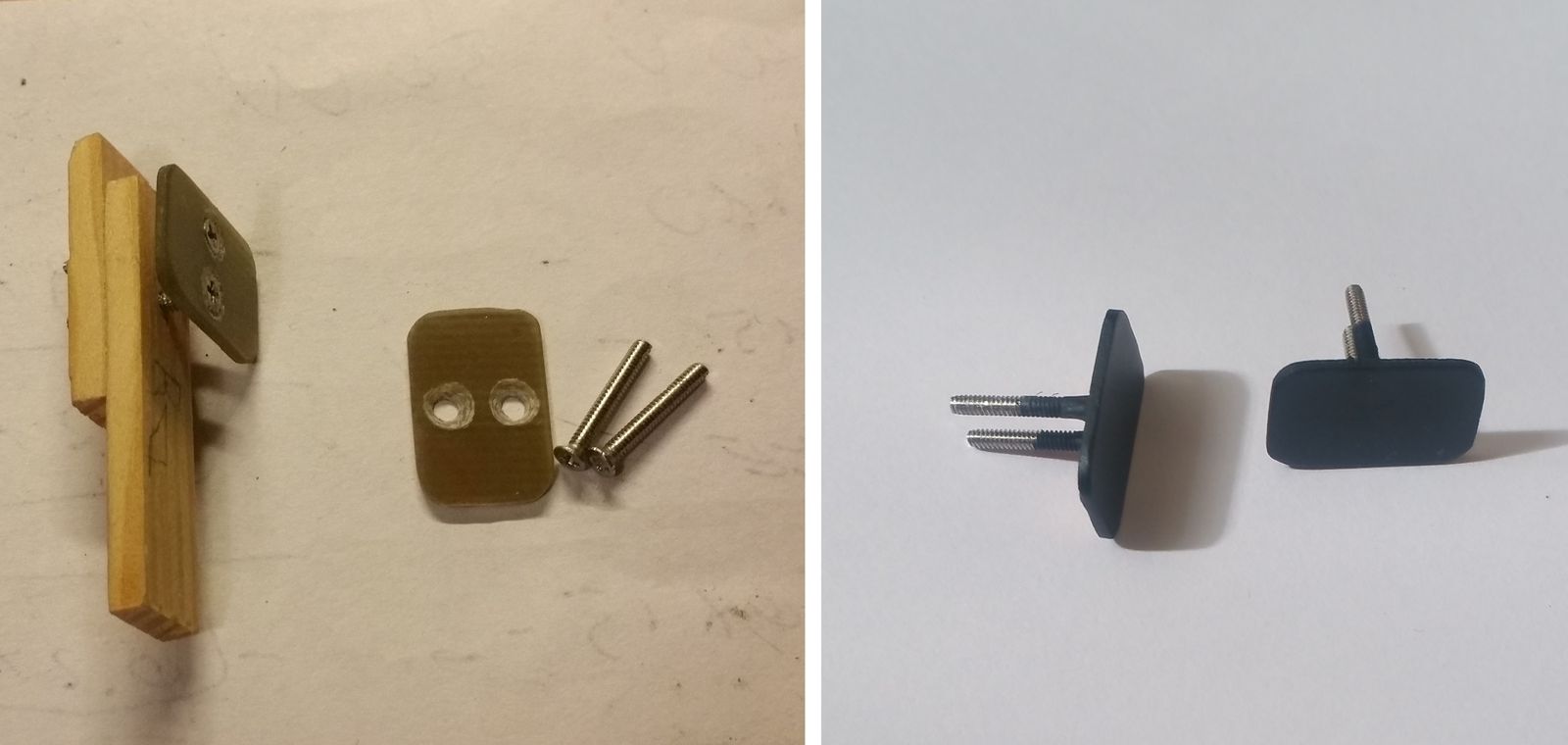

Zamykanie zrobiłem jako przesuwne z płytek laminatowych, listewek i śrub M1,6:
Załącznik:
86.jpg [ 85.99 KiB | Przeglądany 13292 razy ]
Załącznik:
87.jpg [ 278.61 KiB | Przeglądany 13292 razy ]

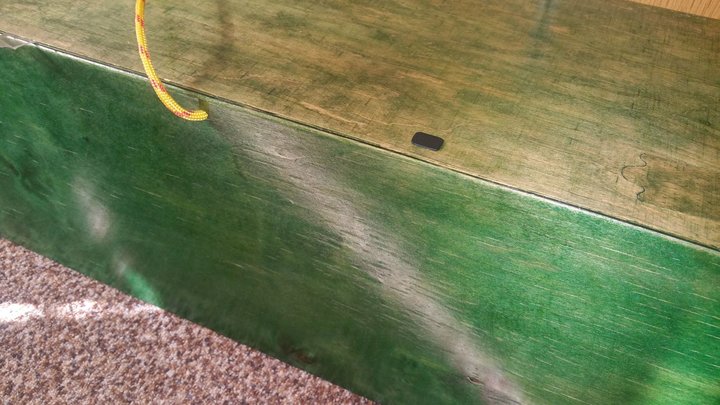

Na ostatnim zdjęciu widać różnicę w kolorach. Bardzo mi się to nie podoba :evil: :twisted: :evil: Na razie stoi wiekiem do ściany :lol:

Masa pudła zamknęła się poniżej 3,3kg. Zdecydowanie więcej niż 2,1kg w wersji z miękkim pokryciem. No ale coś za coś. Myślę że dobrym rozwiązaniem byłoby zastosowanie szkieletu krytego cienką sklejką (fornir może być zbyt wiotki). Albo pokrycie z jakiegoś tworzywa sztucznego + folia okleinowa. Przy kolejnym modelu będę miał porównanie ;)


Na górę
 Wyświetl profil

Post: 19 sie 2019, o 17:14
Offline
Modelarz
Awatar użytkownika

Rejestracja: 8 lis 2013, o 09:39
Posty: 282
Lokalizacja: Plewiska
Jaki lakier i na co kładłeś?
Edyta
Sorry wiem zabrzmiało może obcesowo, jakbym się czepiał... Zacznę od innej strony - z racji urlopu żona wybrała mi kolory do pokoju :lol:
Wycieczka do marketu - pakujemy farby ale nie widzę emulsji gruntującej. Pytam obsługę a gość podaje mi z półki coś tego samego producenta. Po długiej nie mającej sensu dyskusji nie wytrzymałem i pytam - umiesz czytać debilu? Gość poleciał po kierownika wiec powtórzyłem pytanie. Okazało się, że w sklepie z farbami pracują analfabeci do tego mało ogarnięci. Na emulsji wielkimi literami wyryte - nie do latexu. Wciskali to wszystkim do wszystkiego.....

Dzisiejsze farby i lakiery to chemia bardzo zaawansowana. I nie zdziwię się gdybyś trafił na takich sprzedawców - wypchnąć towar niech klient się martwi.

_________________
Pozdrawiam Krzysztof
Piłeś- nie pisz!


Na górę
 Wyświetl profil

Post: 19 sie 2019, o 21:34
Offline
Modelarz
Awatar użytkownika

Rejestracja: 14 maja 2016, o 21:19
Posty: 177
Lokalizacja: Olsztyn
Z tego co widzę na zdjęciu, to lakier jakiego kolega użył chyba był bardzo słabej jakości :!: Polecam koledze lakiery które stosowałem, gdy produkowałem meble kuchenne:
https://www.icapolska.pl/pl/pl/
Koledzy stolarze potwierdzą że jest to dobra i sprawdzona firma :D Proszę zwrócić uwagę na lakiery UV. Ze znalezieniem lokalnego dystrybutora raczej nie będzie problemu we Wrocławiu:
ICA POLSKA Sp. z o.o.
Wrocław
Ul. Międzyleska 4, 50-514
Tel +48 713261642
E-mail: wroclaw@icapolska.pl

Co do bejcowania sklejki - jestem tradycjonalistą i używałem bejcy spirytusowej. Choć przyznam że ICA ma też doskonałe koloranty do drewna.
Proszę również zapoznać się z ofertą firmy Sopur z Bydgoszczy - bardzo dobre bejce:
http://www.sopur.com.pl/
Bejce firmy Sopur można kupić w Firmie 'TG MEBLOPOL"
Krakowska 37-45
53-608 Wrocław
Telefon: 71 341 38 40

_________________
Pozdrawiam - Krzysztof
